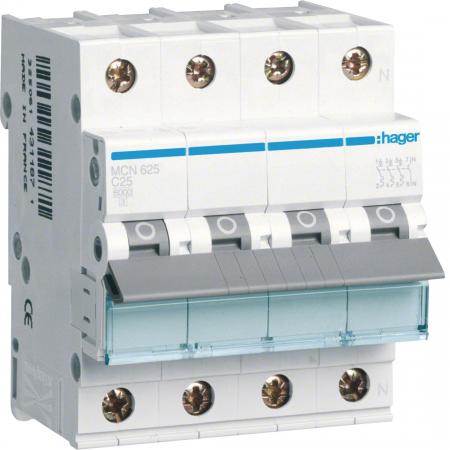

Der Hager MCN625 Leitungsschutzschalter schützt geeignete dreiphasige Stromkreise mit Neutralleiter vor Überlast und Kurzschluss. Das Gerät verfügt über drei abgesicherte Pole und einen mitschaltenden Neutralleiter. Mit C-Charakteristik, 25 A Nennstrom und einem Ausschaltvermögen von 6 kA ist es für passende Anwendungen in modularen Elektroverteilungen vorgesehen. Die vier Teilungseinheiten breite Bauform ermöglicht den Einbau auf einer DIN-Tragschiene.
IHRE VORTEILE AUF EINEN BLICK
- Dreiphasiger Leitungsschutzschalter mit mitschaltendem Neutralleiter
- 25 A Nennstrom mit C-Auslösecharakteristik
- 6 kA Ausschaltvermögen nach IEC 60898-1 bei 400 V AC
- Drei abgesicherte Pole und ein geschalteter Neutralleiter
- Vier Teilungseinheiten für die modulare Elektroverteilung
- Geeignet für den Anbau kompatibler Zusatzeinrichtungen
ELEKTRISCHE & LEISTUNGSDATEN
| Hersteller | Hager |
| Artikelnummer | MCN625 |
| EAN | 3250614311925 |
| Produkttyp | Leitungsschutzschalter |
| Nennstrom | 25 A |
| Auslösecharakteristik | C |
| Polart | 3P+N |
| Anzahl abgesicherter Pole | 3 |
| Neutralleiter | Mitschaltend |
| Bemessungsbetriebsspannung | 400 V AC |
| Ausschaltvermögen Icn | 6 kA bei 400 V AC nach IEC 60898-1 |
| Ausschaltvermögen Icu | 10 kA bei 400 V nach IEC 60947-2 |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4.000 V |
| Frequenz | 50–60 Hz |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung bei Nennstrom | 10,1 W |
TECHNISCHE DATEN
| Gerätefamilie | MCN |
| Montageart | DIN-Tragschiene |
| Modulbreite | 4 Teilungseinheiten (TE) |
| Schutzart | IP20 |
| Anschlussart | Schraubanschluss, unten biconnect |
| Leiterquerschnitt, starr | 1–35 mm² |
| Leiterquerschnitt, flexibel | 1–25 mm² |
| Anzugsdrehmoment | 2,8 Nm |
| Betriebstemperatur | −25 bis +70 °C |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
INSTALLATION & KOMPATIBILITÄT
Der Hager MCN625 ist für den Einbau auf einer DIN-Tragschiene in geeigneten Elektroverteilungen vorgesehen. Der Anschluss erfolgt über Schraubklemmen; die untere Anschlussseite ist als biconnect ausgeführt. Geeignete Zusatzeinrichtungen können laut Hersteller nachgerüstet werden. Vor der Installation sind die Kompatibilität mit dem Phasenschienensystem und die zulässigen Anschlussbedingungen zu prüfen.
| Montage | DIN-Tragschiene |
| Platzbedarf | 4 Teilungseinheiten |
| Netzsystem | Dreiphasiger Stromkreis mit Neutralleiter |
| Anschluss oben | Schraubanschluss |
| Anschluss unten | biconnect |
| Norm | IEC 60898-1 / DIN EN 60898-1 |
LEBENSDAUER & NACHHALTIGKEIT
Der Leitungsschutzschalter ist für den langfristigen Einsatz in geeigneten Elektroverteilungen vorgesehen. Die korrekte Dimensionierung und fachgerechte Montage sind entscheidend für eine zuverlässige Schutzfunktion. Bei Wartung oder Austausch sollten die Herstellerangaben sowie die geltenden Installationsvorschriften beachtet werden.
MAẞE
| Höhe | 83 mm |
| Breite | 70 mm |
| Tiefe | 70 mm |
| Modulbreite | 4 Teilungseinheiten (TE) |
EINSATZBEREICHE
- Dreiphasige Stromkreise mit Neutralleiter
- Geeignete Elektroverteilungen in Wohn- und Zweckgebäuden
- Gewerbliche Installationen mit passendem Schutzbedarf
- Anwendungen, für die 25 A Nennstrom und C-Charakteristik vorgesehen sind
BESONDERE FUNKTIONEN
Der thermische Auslöser reagiert auf Überlast, während der elektromagnetische Auslöser bei Kurzschluss anspricht. Die C-Charakteristik ist bei der Auswahl auf den jeweiligen Stromkreis abzustimmen. Durch den mitschaltenden Neutralleiter werden die drei Außenleiter und der Neutralleiter gemeinsam geschaltet; abgesichert werden drei Pole.
HINWEISE
Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Das Gerät muss in einer geeigneten Elektroverteilung installiert werden. Die Auswahl eines Leitungsschutzschalters mit 25 A und C-Charakteristik muss zu Leitungsquerschnitt, Verlegeart, Belastung und Kurzschlussbedingungen passen. Installation und Anschluss dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MCN625 ist eine passende Lösung für dreiphasige Stromkreise, die einen 25-A-Leitungsschutz mit C-Charakteristik und mitschaltendem Neutralleiter benötigen. Das Ausschaltvermögen von 6 kA nach IEC 60898-1 und die kompakte Bauform mit vier Teilungseinheiten bieten praktische Vorteile für geeignete Elektroverteilungen. Entscheidend bleiben die fachgerechte Dimensionierung und die Abstimmung auf das verwendete Installationssystem.
Gut zu wissen
Was bedeutet 3P+N?
Der Schalter besitzt drei abgesicherte Außenleiterpole und einen Neutralleiter, der mitgeschaltet wird. Der Neutralleiter ist dabei nicht als eigener Überstromschutzpol ausgeführt.
C-Charakteristik richtig auswählen
Die C-Charakteristik eignet sich für bestimmte Stromkreise mit erhöhten Einschaltströmen. Ob sie zur jeweiligen Anlage passt, muss anhand der Leitungs- und Kurzschlussbedingungen fachlich geprüft werden.
