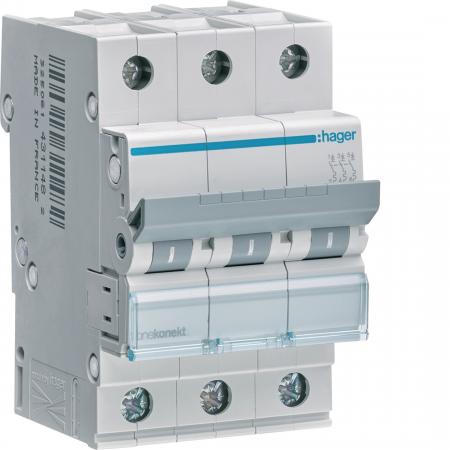

Der Hager MCN310 Leitungsschutzschalter ist ein dreipoliger Schutzschalter mit 10 A Nennstrom und C-Charakteristik. Er schützt geeignete Stromkreise vor Überlast und Kurzschluss. Das Bemessungsschaltvermögen beträgt 6 kA nach IEC 60898-1. Mit seiner Baubreite von drei Modulen eignet er sich für die Montage auf der Hutschiene in passenden Elektroverteilungen.
IHRE VORTEILE AUF EINEN BLICK
- Dreipoliger Leitungsschutzschalter mit 10 A Nennstrom
- C-Auslösecharakteristik für geeignete Stromkreise
- Bemessungsschaltvermögen von 6 kA nach IEC 60898-1
- Schutz vor Überlast und Kurzschluss
- Kompakte Bauform mit 3 Modulen
- Schraubanschlüsse für die fachgerechte Verdrahtung
- Hutschienenmontage in geeigneten Elektroverteilungen
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 10 A |
| Auslösecharakteristik | C |
| Polzahl | 3-polig |
| Bemessungsbetriebsspannung | 230–400 V AC |
| Bemessungsfrequenz | 50–60 Hz |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 6 kA |
| Grenzkurzschlussausschaltvermögen Icu bei 400 V AC nach IEC 60947-2 | 10 kA |
| Isolationsspannung Ui | 500 V |
| Stoßspannungsfestigkeit Uimp | 4.000 V |
| Energiebegrenzungsklasse | 3 |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | MCN310 |
| Produkttyp | Leitungsschutzschalter |
| Montageart | Hutschienenmontage |
| Baubreite | 3 Module |
| Schutzart | IP20 |
| Anschlussart | Oben Schraubanschluss, unten Doppelanschluss |
| Anschlussquerschnitt, starr | 1–35 mm² |
| Anschlussquerschnitt, flexibel | 1–25 mm² |
| Anschlussdrehmoment | 2,8 Nm |
| Betriebstemperatur | −25 bis +70 °C |
| EAN | 3250614311437 |
INSTALLATION & KOMPATIBILITÄT
Der Hager MCN310 ist für die Montage auf einer geeigneten Hutschiene in Elektroverteilungen vorgesehen. Die dreipolige Ausführung eignet sich für passende mehrphasige Stromkreise. Vor der Installation müssen der erforderliche Leiterquerschnitt, die zulässige Belastung, die Abschaltbedingungen und das zu erwartende Kurzschlussniveau geprüft werden.
LEBENSDAUER & NACHHALTIGKEIT
Eine fachgerechte Installation und der Betrieb innerhalb der zulässigen Bedingungen unterstützen eine zuverlässige Funktion. Der Leitungsschutzschalter ist RoHS-konform. Bei Prüfung, Wartung und Austausch sind die Herstellerangaben und die geltenden Installationsvorschriften zu beachten.
MAẞE
| Gerätebreite | 52,5 mm |
| Gerätehöhe | 83 mm |
| Gerätetiefe | 70 mm |
| Baubreite | 3 Module |
EINSATZBEREICHE
- Schutz geeigneter dreiphasiger Stromkreise vor Überlast
- Schutz vor Kurzschluss bei passender Anlagenplanung
- Elektroverteilungen in Wohn- und Zweckgebäuden
- Stromkreise, für die 10 A Nennstrom und C-Charakteristik geeignet sind
- Installationen mit platzsparender Hutschienenmontage
BESONDERE FUNKTIONEN
Der MCN310 kombiniert einen thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz. Die C-Charakteristik ist für geeignete Stromkreise mit entsprechenden Einschaltströmen vorgesehen. Zusatzeinrichtungen wie Hilfskontakte oder Auslöser können entsprechend den Herstellerangaben ergänzt werden.
HINWEISE
Der Leitungsschutzschalter muss passend zur Leitung, zur angeschlossenen Last und zu den geltenden Abschaltbedingungen ausgewählt werden. Die C-Charakteristik ist nicht für jede Anwendung gleichermaßen geeignet. Arbeiten an elektrischen Anlagen dürfen nur durch qualifizierte Elektrofachkräfte erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MCN310 ist eine dreipolige Lösung für geeignete Stromkreise, bei denen 10 A Nennstrom, C-Charakteristik und ein Bemessungsschaltvermögen von 6 kA benötigt werden. Die kompakte Bauform mit drei Modulen ermöglicht eine übersichtliche Integration in passende Elektroverteilungen. Entscheidend für die Auswahl sind die angeschlossenen Verbraucher, die Leitungsdimensionierung und die erforderlichen Schutzbedingungen.
Gut zu wissen
Was bedeutet C-Charakteristik?
Die C-Charakteristik beschreibt das Auslöseverhalten bei höheren Einschaltströmen. Ob sie für einen Stromkreis geeignet ist, hängt unter anderem von den angeschlossenen Verbrauchern, der Leitungsdimensionierung und den Abschaltbedingungen ab.
6 kA Bemessungsschaltvermögen
Die Angabe von 6 kA bezeichnet das Bemessungsschaltvermögen nach IEC 60898-1. Das tatsächlich erforderliche Schaltvermögen muss anhand des zu erwartenden Kurzschlussstroms am Einbauort beurteilt werden.
