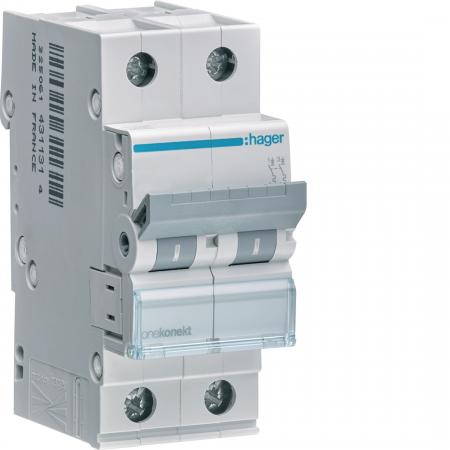

Der Hager MCN210 Leitungsschutzschalter schützt elektrische Stromkreise vor Überlast und Kurzschluss. Mit 10 A Bemessungsstrom, C-Charakteristik und einem Ausschaltvermögen von 6 kA ist er für geeignete Elektroinstallationen ausgelegt. Die zweipolige Ausführung benötigt zwei Teilungseinheiten und lässt sich auf einer passenden DIN-Tragschiene im Installationsverteiler montieren.
IHRE VORTEILE AUF EINEN BLICK
- 10 A Bemessungsstrom für passend ausgelegte Stromkreise
- C-Charakteristik für Anwendungen mit entsprechendem Einschaltstromverhalten
- 6 kA Ausschaltvermögen
- Zweipolige Ausführung mit 2 Teilungseinheiten
- Schraubanschlüsse für die elektrische Verbindung
- Platzsparende Montage auf der DIN-Tragschiene
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsstrom | 10 A |
| Auslösecharakteristik | C |
| Ausschaltvermögen | 6 kA |
| Bemessungsbetriebsspannung | 400 V AC |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Frequenz | 50–60 Hz |
| Gesamtverlustleistung bei Bemessungsstrom | 3,11 W |
| Energiebegrenzungsklasse | 3 |
TECHNISCHE DATEN
| Hersteller | Hager |
| Modell | MCN210 |
| Produkttyp | Leitungsschutzschalter |
| Polzahl | 2-polig |
| Anzahl der abgesicherten Pole | 2 |
| Modulbreite | 2 Teilungseinheiten (2 TE) |
| Schutzart | IP20 |
| Verschmutzungsgrad | 2 |
| Betriebstemperatur | -25 °C bis +70 °C |
| Normen | IEC 60898-1 / IEC 60947-2 gemäß Herstellerangaben |
INSTALLATION & KOMPATIBILITÄT
| Montageart | DIN-Tragschiene im geeigneten Installationsverteiler |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt, starre Leiter | 1–35 mm² |
| Anschlussquerschnitt, flexible Leiter | 1–25 mm² |
| Maximales Anschlussdrehmoment | 2,8 Nm |
| Geeigneter Einsatz | Nur für Stromkreise, deren Auslegung zur 10-A-C-Charakteristik und zum Ausschaltvermögen passt |
LEBENSDAUER & NACHHALTIGKEIT
| RoHS-Konformität | Ja |
| Schutzfunktion | Automatische Abschaltung bei Überlast oder Kurzschluss |
MAẞE
| Höhe | 83 mm |
| Breite | 35 mm |
| Tiefe | 70 mm |
| Modulbreite | 2 Teilungseinheiten (2 TE) |
EINSATZBEREICHE
- Elektroinstallationen in Wohngebäuden
- Installationsverteiler in Gewerbe- und Zweckgebäuden
- Stromkreise, für die ein zweipoliger Leitungsschutzschalter mit 10 A und C-Charakteristik vorgesehen ist
- Elektroverteilungen mit passender DIN-Tragschiene
BESONDERE FUNKTIONEN
| Überlastschutz | Schaltet bei unzulässiger Überlast automatisch ab. |
| Kurzschlussschutz | Unterbricht den Stromkreis bei einem Kurzschluss innerhalb der vorgesehenen Bemessungswerte. |
| C-Charakteristik | Für Stromkreise mit geeigneten Einschaltstrombedingungen; die Auswahl muss zur Anlage passen. |
| biconnect | Herstellerseitig ausgewiesene Anschlussmöglichkeit an der unteren Klemme. |
HINWEISE
Die Auswahl und Installation eines Leitungsschutzschalters muss auf Leitungsquerschnitt, Verlegeart, Kurzschlussbedingungen und die Anforderungen des Stromkreises abgestimmt sein. Installation und Prüfung sind durch eine Elektrofachkraft vorzunehmen. Vor dem Einbau sind die aktuellen Herstellerangaben zu beachten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MCN210 ist ein kompakter Leitungsschutzschalter für fachgerecht geplante Elektroverteilungen. Seine zweipolige Ausführung, die C-Charakteristik und das Ausschaltvermögen von 6 kA bieten eine klar definierte technische Ausstattung. Entscheidend ist, dass Bemessungsstrom und Auslösecharakteristik zur jeweiligen Installation passen.
Gut zu wissen
Die passende Absicherung
Der Bemessungsstrom von 10 A und die C-Charakteristik müssen zur Leitung und zum angeschlossenen Stromkreis passen. Die Auswahl sollte daher immer anhand der konkreten Installationsbedingungen erfolgen.
Fachgerechter Einbau
Der MCN210 ist für die Montage auf einer passenden DIN-Tragschiene vorgesehen. Anschluss, Prüfung und Inbetriebnahme gehören in die Hände einer Elektrofachkraft.
