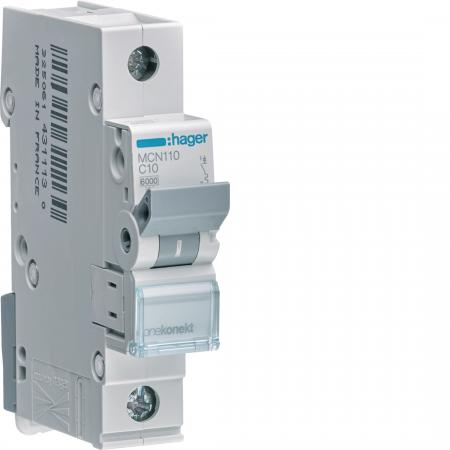

Der Hager MCN110 Leitungsschutzschalter ist ein einpoliger Schutzschalter mit 10 A Nennstrom und C-Charakteristik. Er schützt geeignete Stromkreise vor Überlast und Kurzschluss. Das Bemessungsschaltvermögen beträgt 6 kA nach IEC 60898-1. Durch seine kompakte Bauform mit nur einem Modul eignet er sich für die platzsparende Montage auf der Hutschiene in passenden Elektroverteilungen.
IHRE VORTEILE AUF EINEN BLICK
- Einpoliger Leitungsschutzschalter mit 10 A Nennstrom
- C-Auslösecharakteristik für geeignete Stromkreise
- Bemessungsschaltvermögen von 6 kA nach IEC 60898-1
- Schutz vor Überlast und Kurzschluss
- Kompakte Bauform mit nur 1 Modul
- Schraubanschlüsse für die fachgerechte Verdrahtung
- Beschriftungsmöglichkeit direkt am Gerät
- Einzelentnahme aus dem Phasenschienenverbund möglich
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 10 A |
| Auslösecharakteristik | C |
| Polzahl | 1-polig |
| Bemessungsbetriebsspannung | 230–400 V AC |
| Bemessungsfrequenz | 50–60 Hz |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 6 kA |
| Isolationsspannung Ui | 500 V |
| Stoßspannungsfestigkeit Uimp | 4.000 V |
| Energiebegrenzungsklasse | 3 |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | MCN110 |
| Produkttyp | Leitungsschutzschalter |
| Montageart | Hutschienenmontage |
| Baubreite | 1 Modul |
| Schutzart | IP20 |
| Anschlussart | Oben Schraubanschluss, unten biconnect |
| Anschlussquerschnitt, starr | 1–35 mm² |
| Anschlussquerschnitt, flexibel | 1–25 mm² |
| Bemessungsanschlussdrehmoment | 2,8 Nm |
| Betriebstemperatur | −25 bis +70 °C |
| EAN | 3250614311130 |
INSTALLATION & KOMPATIBILITÄT
Der Hager MCN110 ist für die Montage auf einer geeigneten Hutschiene in Elektroverteilungen vorgesehen. Die Anschlüsse ermöglichen die fachgerechte Verbindung mit passenden Leitern. Vor der Installation sind die zulässigen Leiterquerschnitte, das Anschlussdrehmoment, die elektrische Belastung und die geltenden Installationsvorschriften zu beachten.
LEBENSDAUER & NACHHALTIGKEIT
Eine fachgerechte Installation und der Betrieb innerhalb der zulässigen Bedingungen unterstützen eine zuverlässige Funktion. Der Leitungsschutzschalter ist RoHS-konform. Bei Prüfung, Wartung und Austausch sind die Herstellerangaben und die einschlägigen Vorschriften zu berücksichtigen.
MAẞE
| Baubreite | 1 Modul |
| Gerätebreite | 17,5 mm |
| Gerätehöhe | 83 mm |
| Gerätetiefe | 70 mm |
EINSATZBEREICHE
- Schutz geeigneter einphasiger Stromkreise vor Überlast
- Schutz vor Kurzschluss bei passender Anlagenplanung
- Elektroverteilungen in Wohn- und Zweckgebäuden
- Stromkreise, für die 10 A Nennstrom und C-Charakteristik geeignet sind
- Installationen mit platzsparender Hutschienenmontage
BESONDERE FUNKTIONEN
Der MCN110 kombiniert einen zeitverzögerten thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz. Die C-Charakteristik ist für geeignete Stromkreise mit entsprechenden Einschaltströmen vorgesehen. Das Gerät kann mit passenden Zusatzeinrichtungen erweitert werden.
HINWEISE
Der Leitungsschutzschalter muss passend zur Leitung, zur angeschlossenen Last und zu den geltenden Abschaltbedingungen ausgewählt werden. Die C-Charakteristik ist nicht für jede Anwendung gleichermaßen geeignet. Arbeiten an elektrischen Anlagen dürfen nur durch qualifizierte Elektrofachkräfte erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MCN110 ist eine kompakte Lösung für geeignete Stromkreise, bei denen 10 A Nennstrom, C-Charakteristik und ein Bemessungsschaltvermögen von 6 kA benötigt werden. Mit nur einem Modul lässt sich der einpolige Leitungsschutzschalter platzsparend in Elektroverteilungen integrieren. Für die Auswahl sind die angeschlossenen Verbraucher, die Leitungsdimensionierung und die vorgeschriebenen Schutzbedingungen entscheidend.
Gut zu wissen
Was bedeutet C-Charakteristik?
Die C-Charakteristik beschreibt das Auslöseverhalten bei höheren Einschaltströmen. Ob sie für einen Stromkreis geeignet ist, hängt unter anderem von den angeschlossenen Verbrauchern, der Leitungsdimensionierung und den Abschaltbedingungen ab.
Überlast- und Kurzschlussschutz
Der Leitungsschutzschalter schützt Leitungen vor unzulässiger Überlast und Kurzschluss, sofern er korrekt dimensioniert und fachgerecht installiert ist. Weitere erforderliche Schutzmaßnahmen müssen für die jeweilige Anlage separat berücksichtigt werden.
