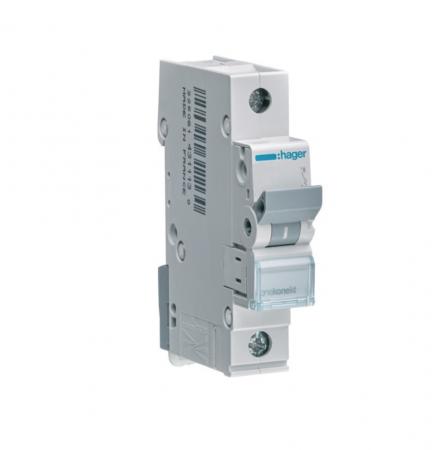

Der Hager MCN163 Leitungsschutzschalter ist ein einpoliger Sicherungsautomat mit C-Auslösecharakteristik und einem Nennstrom von 63 A. Er schützt geeignete Stromkreise vor Überlast und Kurzschluss und verfügt über ein Ausschaltvermögen von 6 kA. Mit einer Breite von nur 17,5 mm benötigt er lediglich eine Teilungseinheit und lässt sich platzsparend in passende Elektroverteilungen integrieren.
IHRE VORTEILE AUF EINEN BLICK
- Einpoliger Leitungsschutzschalter mit C-Charakteristik
- 63 A Nennstrom für geeignete Stromkreise
- 6 kA Ausschaltvermögen
- Platzsparende Bauform mit nur einer Teilungseinheit
- Schraubanschlüsse für starre und flexible Leiter
- biconnect-Anschlussausführung für passende Installationssysteme
ELEKTRISCHE & LEISTUNGSDATEN
| Hersteller | Hager |
| Artikelnummer | MCN163 |
| EAN | 3250614311215 |
| Produkttyp | Leitungsschutzschalter |
| Nennstrom | 63 A |
| Auslösecharakteristik | C |
| Polzahl | 1-polig |
| Ausschaltvermögen | 6 kA |
| Bemessungsbetriebsspannung | 230–400 V AC |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4.000 V |
| Frequenz | 50–60 Hz |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung bei Nennstrom | 5,73 W |
TECHNISCHE DATEN
| Gerätefamilie | MCN |
| Montageart | DIN-Tragschiene |
| Modulbreite | 1 Teilungseinheit (TE) |
| Schutzart | IP20 |
| Obere Anschlussklemme | Schraubanschluss |
| Untere Anschlussklemme | biconnect |
| Leiterquerschnitt, starr | 1–35 mm² |
| Leiterquerschnitt, flexibel | 1–25 mm² |
| Anzugsdrehmoment | 2,8 Nm |
| Betriebstemperatur | −25 bis +70 °C |
| Verschmutzungsgrad | 2 |
| RoHS-konform | Ja |
INSTALLATION & KOMPATIBILITÄT
Der Hager MCN163 ist für die Montage auf einer DIN-Tragschiene in geeigneten Elektroverteilungen vorgesehen. Der Anschluss erfolgt über Schraubklemmen; die untere Anschlussseite ist als biconnect ausgeführt. Bei der Verwendung mit Phasenschienen müssen Anschlussprofil und Systemkompatibilität geprüft werden. Die Auswahl des Schutzschalters muss zur Leitung und zum vorgesehenen Stromkreis passen.
| Montage | DIN-Tragschiene |
| Platzbedarf | 1 Teilungseinheit |
| Versorgung | 230–400 V AC |
| Anschluss oben | Schraubanschluss |
| Anschluss unten | biconnect |
| Phasenschienen | Nur passende und freigegebene Systeme verwenden |
LEBENSDAUER & NACHHALTIGKEIT
Der Leitungsschutzschalter ist für den langfristigen Einsatz in geeigneten Elektroverteilungen vorgesehen. Die korrekte Dimensionierung und eine fachgerechte Installation unterstützen die zuverlässige Schutzfunktion. Wartung, Austausch und Prüfung sollten gemäß den geltenden Installationsvorschriften erfolgen.
MAẞE
| Höhe | 83 mm |
| Breite | 17,5 mm |
| Tiefe | 70 mm |
| Modulbreite | 1 Teilungseinheit (TE) |
EINSATZBEREICHE
- Geeignete elektrische Verteilungen in Wohn- und Zweckgebäuden
- Stromkreise, für die ein Leitungsschutzschalter mit 63 A und C-Charakteristik vorgesehen ist
- Modulare Installationen mit begrenztem Platzangebot
- Installationen mit kompatiblen Phasenschienensystemen
BESONDERE FUNKTIONEN
Der thermische Auslöser reagiert auf Überlast, während der elektromagnetische Auslöser bei Kurzschluss anspricht. Die C-Charakteristik ist bei der Auswahl auf den jeweiligen Stromkreis abzustimmen. Die kompakte Bauform und die Anschlussausführung ermöglichen den Einbau in geeignete modulare Installationssysteme.
HINWEISE
Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Der Leitungsschutzschalter muss in einer geeigneten Elektroverteilung eingesetzt werden. Ob ein 63-A-Schutzschalter mit C-Charakteristik geeignet ist, hängt unter anderem von Leitungsquerschnitt, Verlegeart, Belastung und Kurzschlussbedingungen ab. Auswahl, Anschluss und Inbetriebnahme dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MCN163 bietet eine kompakte Lösung für geeignete Stromkreise, die einen einpoligen Leitungsschutz mit 63 A und C-Charakteristik benötigen. Das Ausschaltvermögen von 6 kA, die Breite von nur einer Teilungseinheit und die biconnect-Anschlussausführung sind praktische Merkmale für passende Elektroverteilungen. Entscheidend sind die fachgerechte Dimensionierung und die Kompatibilität mit dem verwendeten Installationssystem.
Gut zu wissen
Was bedeutet C-Charakteristik?
Die C-Charakteristik beschreibt das Auslöseverhalten bei Überstrom und ist ein wichtiges Auswahlkriterium für den jeweiligen Stromkreis. Sie muss zu den elektrischen Anforderungen der Anlage passen.
63 A richtig dimensionieren
Der Nennstrom des Schutzschalters muss auf Leitung, Verlegeart, Umgebungstemperatur und Belastung abgestimmt sein. Die Auswahl sollte durch eine Elektrofachkraft erfolgen.
