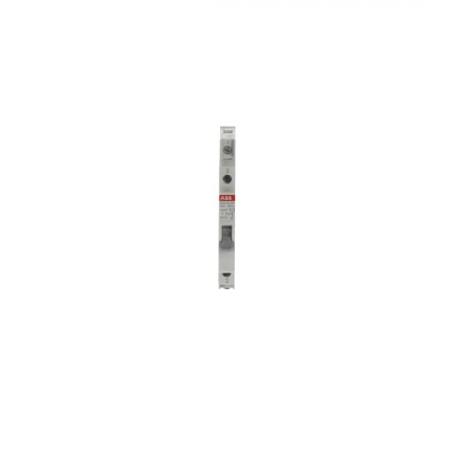

ABB E214-16-101 Gruppenschalter 16A 1-polig I-0-II 250V AC/DC 0,5 TE Hutschiene
Der ABB E214-16-101 ist ein kompakter Gruppenschalter für den Reiheneinbau in Verteilungen. Mit seiner I-0-II-Schaltstellung ermöglicht er die manuelle Umschaltung zwischen zwei Stromkreisen beziehungsweise Betriebszuständen mit einer definierten 0-Mittelstellung.
Durch die besonders kompakte Baubreite von nur 0,5 Teilungseinheiten eignet sich der Schalter insbesondere für Anwendungen, bei denen im Verteiler nur wenig Platz zur Verfügung steht.
ELEKTRISCHE DATEN
| Schaltfunktion | Gruppenschalter I-0-II |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 250 V AC |
| Spannungsart | AC |
| Polzahl | 1-polig |
| Kontakte | 1 Wechsler |
| Kurzschlussfestigkeit | 3 kA |
| Signallampe | Nein |
TECHNISCHE DATEN
| Montageart | Reiheneinbau / Hutschiene |
| Baubreite | 0,5 TE / 9 mm |
| Einbautiefe | ca. 67,5–68 mm |
| Schutzart | IP20 |
| Farbe | Grau |
| Normen | EN 60669-1, VDE 0632-1 |
| Hersteller-Serie | System pro M compact |
ABMESSUNGEN
| Breite | 9 mm |
| Höhe | 85 mm |
| Länge | 68 mm |
| Tiefe | 67,5 mm |
| Gewicht | ca. 41 g |
EINSATZBEREICHE
- Manuelle Umschaltung von elektrischen Anlagen
- Umschaltung zwischen Normal- und Notstromversorgung
- Hand-/Automatik-Umschaltungen
- Steuerung von Beleuchtungs- und Versorgungsanlagen
- Reiheneinbau in Unterverteilungen und Schaltschränken
BESONDERE FUNKTIONEN
- I-0-II-Schaltstellung mit klarer 0-Mittelstellung
- 1-poliger Wechslerkontakt
- Hohe Strombelastbarkeit bis 16 A
- Sehr kompakte Bauweise mit nur 0,5 TE
- Geeignet für die Montage auf der Hutschiene
HINWEISE
Der Gruppenschalter ist für den Einbau in elektrische Verteilungen vorgesehen. Die Installation und der Anschluss elektrischer Geräte dieser Art dürfen nur durch eine entsprechend qualifizierte Elektrofachkraft erfolgen. Die konkrete Schaltung ist entsprechend dem vorgesehenen Anwendungsfall und den geltenden Installationsvorschriften auszuführen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der ABB E214-16-101 verbindet eine klassische I-0-II-Umschaltung mit einer ausgesprochen platzsparenden Bauform. Besonders praktisch ist die definierte 0-Mittelstellung, wenn zwischen zwei Betriebszuständen sicher umgeschaltet werden soll. Mit 16 A Bemessungsstrom, 250 V Bemessungsspannung und nur 0,5 TE Baubreite ist der Gruppenschalter eine kompakte Lösung für Verteiler und Schaltanlagen.
Wissenswertes zur Umschaltung
Was bedeutet I-0-II?
Die Schaltstellung I-0-II beschreibt drei definierte Positionen. In Stellung I wird der erste Schaltzustand aktiviert, in der Mittelstellung 0 ist die Umschaltung aus und in Stellung II wird der zweite Schaltzustand aktiviert.
Warum ist die 0-Mittelstellung praktisch?
Die Mittelstellung ermöglicht es, die beiden Betriebszustände voneinander zu trennen. Das kann beispielsweise bei einer Umschaltung zwischen zwei Versorgungswegen oder bei manuellen Betriebsarten hilfreich sein.
Platzsparender Reiheneinbau
Mit nur 9 mm Baubreite beziehungsweise 0,5 Teilungseinheiten benötigt der Gruppenschalter besonders wenig Platz im Verteiler. Dadurch lässt er sich auch dort einsetzen, wo der verfügbare Raum auf der Hutschiene begrenzt ist.
