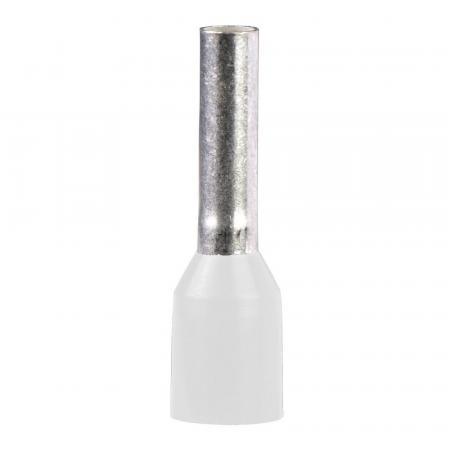

Schneider Electric Linergy – isolierte Aderendhülse für 0,5 mm²
Die Schneider Electric Linergy Aderendhülse DZ5CE005 ist für die fachgerechte Konfektionierung von Einzelleitern mit einem Leiterquerschnitt von 0,5 mm² vorgesehen. Sie besitzt ein verzinntes Kupferrohr und einen isolierenden Kragen und ermöglicht dadurch eine saubere Vorbereitung von feindrähtigen Leitern für geeignete Klemmen und Anschlussstellen.
Die weiße Aderendhülse ist als Standardausführung ohne Kennzeichnungsfahne ausgeführt. Mit ihrer kompakten Bauform und einer Gesamtlänge von 14 mm eignet sie sich für zahlreiche typische Anwendungen in der Elektroinstallation.
Passend für Leiter mit 0,5 mm²
Die DZ5CE005 ist speziell für Einzelleiter mit einem Querschnitt von 0,5 mm² ausgelegt. Der innenliegende Leiter wird in das Kupferrohr eingeführt und anschließend mit einem geeigneten Crimpwerkzeug sicher verpresst.
Durch die definierte Bauform kann die Hülse die Anschlussvorbereitung erleichtern und dazu beitragen, einzelne Litzen beim Einführen in dafür geeignete Anschlussklemmen zusammenzufassen.
Verzinntes Kupferrohr und isolierender Kragen
Das Hülsenrohr besteht aus Kupfer und besitzt einen verzinnten Oberflächenschutz. Dadurch wird eine geeignete Kontaktbasis für die vorgesehene elektrische Verbindung geschaffen.
Der isolierende Kragen ist weiß ausgeführt und dient der zusätzlichen elektrischen Isolation im Bereich des Leiterendes. Die Hülse ist für einen einzelnen Leiter vorgesehen und besitzt keine Kennzeichnungsfahne.
Kompakte Standardausführung
Mit einer Gesamtlänge von 14 mm und einer Hülsenlänge von 8 mm besitzt die DZ5CE005 eine kompakte Standardgeometrie. Der Rohrdurchmesser beträgt 1,3 mm, der Kragendurchmesser 3,1 mm.
Die Ausführung ist nach NF C 63-023 spezifiziert und UL-zertifiziert. Sie eignet sich damit für professionelle Installations- und Verdrahtungsarbeiten, bei denen eine passende Aderendhülse für 0,5-mm²-Leiter benötigt wird.
Für professionelle Elektroinstallationen
Die Aderendhülse ist für die Verarbeitung mit einem passenden Crimpwerkzeug vorgesehen. Die Auswahl des Werkzeugs und die korrekte Verpressung müssen zum Leiterquerschnitt und zur verwendeten Hülse passen.
Die Hülse ist für Einzelleiter ausgelegt und eignet sich insbesondere für die Vorbereitung von Leiterenden vor dem Anschluss an kompatible Klemmen und Anschlusskomponenten.
Stilrichtung & Einsatz
Bei der DZ5CE005 handelt es sich um ein rein funktionales Installationszubehör. Die weiße Isolierung dient der eindeutigen und sauberen Ausführung des Leiterendes, während die kompakte Konstruktion eine platzsparende Verarbeitung ermöglicht.
Geeignet ist die Aderendhülse unter anderem für Schaltschrankbau, Verteilerinstallationen, Maschinenverdrahtung und allgemeine Elektroinstallationen mit passenden 0,5-mm²-Einzelleitern.
Technische Daten – Allgemein
| Hersteller | Schneider Electric |
| Produktserie | Linergy DZ5 |
| Hersteller-Artikelnummer | DZ5CE005 |
| EAN | 3389110537123 |
| Produkttyp | Aderendhülse |
| Ausführung | Standard, isoliert |
| Verwendung | Einzelleiter |
| Farbe | Weiß |
| Norm | NF C 63-023 |
Technische Daten – Elektrische & mechanische Eigenschaften
| Leiterquerschnitt | 0,5 mm² |
| AWG | 22 |
| Hülsenlänge | 8 mm |
| Gesamtlänge | 14 mm |
| Rohrdurchmesser | 1,3 mm |
| Kragendurchmesser | 3,1 mm |
| Anzahl der Leiter | 1 |
| Kennzeichnungsfahne | Nein |
Technische Daten – Material & Schutz
| Werkstoff Hülse | Kupfer |
| Oberflächenschutz | Verzinnt |
| Material Isolierkragen | Kunststoff |
| Isoliert | Ja |
| Halogenfrei | Ja |
| RoHS-konform | Ja |
| UL-zertifiziert | Ja |
Technische Daten – Umwelt & Verpackung
| Betriebstemperatur | -20 bis 105 °C |
| Verpackungsart | Beutelkette |
| Einheiten pro Set | 10 Beutel mit jeweils 100 Stück |
| Gesamtmenge je Set | 1.000 Stück |
| Herkunftsland | Deutschland |
Montage und Einsatz
Die Aderendhülse wird auf das abisolierte Ende eines passenden 0,5-mm²-Einzelleiters aufgesetzt und mit einem geeigneten Crimpwerkzeug verpresst. Dabei muss die Hülse vollständig und fachgerecht auf dem Leiter sitzen.
Vor der Verarbeitung ist zu prüfen, ob Leiterquerschnitt, Hülsenabmessungen und verwendete Anschlussklemme zueinander passen. Elektroarbeiten dürfen nur entsprechend den geltenden Vorschriften und durch qualifiziertes Fachpersonal durchgeführt werden.
Besonderheiten der Schneider Electric Linergy DZ5CE005
- Isolierte Aderendhülse für Einzelleiter
- Geeignet für Leiterquerschnitt 0,5 mm²
- Weißer Isolierkragen
- Verzinntes Kupferrohr
- 14 mm Gesamtlänge
- 8 mm Hülsenlänge
- 1,3 mm Rohrdurchmesser
- 3,1 mm Kragendurchmesser
- AWG 22
- Ohne Kennzeichnungsfahne
- Für einen Einzelleiter
- Ausführung nach NF C 63-023
- UL-zertifiziert
- Betriebstemperatur von -20 bis 105 °C
- Produktserie Linergy DZ5
Expertenbewertung
Die Schneider Electric Linergy DZ5CE005 ist eine präzise ausgeführte Aderendhülse für die professionelle Vorbereitung von 0,5-mm²-Einzelleitern. Die Kombination aus verzinntem Kupferrohr und isolierendem Kragen bietet eine bewährte Grundlage für die fachgerechte Leiterkonfektionierung. Dank der klar definierten Abmessungen und der Standardausführung ohne Kennzeichnungsfahne eignet sich das Modell für zahlreiche Verdrahtungs- und Installationsaufgaben. Besonders für professionelle Anwender ist die eindeutige Zuordnung zum Leiterquerschnitt 0,5 mm² ein wichtiger Vorteil. Die DZ5CE005 ist damit eine passende Wahl für Schaltschrankbau, Maschinenverdrahtung und allgemeine Elektroinstallationen.
