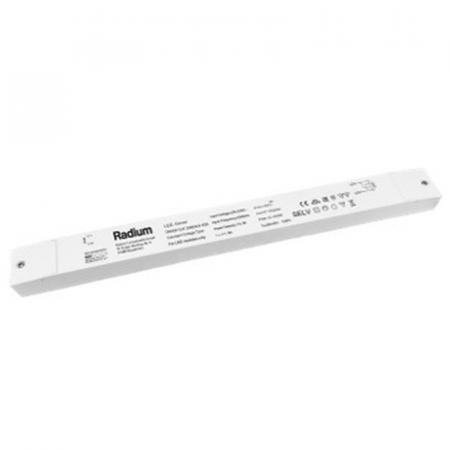

Radium OTNA3106 LED-Treiber 250W 24V Konstantspannung IP20 nicht dimmbar
Der Radium OTNA3106 ist ein leistungsstarker LED-Treiber für die zuverlässige Versorgung geeigneter LED-Systeme mit 24V-Konstantspannung. Mit einer maximalen Ausgangsleistung von 250W eignet sich das Gerät insbesondere für leistungsstärkere 24V-LED-Anwendungen im Innenbereich.
Der LED-Treiber wird primärseitig mit 220–240V AC betrieben und liefert sekundärseitig eine konstante Ausgangsspannung von 24V DC. Der Ausgangsstrom reicht von 0 bis maximal 10417mA. Damit können geeignete LED-Module und LED-Strips mit einem entsprechend hohen Leistungsbedarf versorgt werden.
Der OTNA3106 arbeitet statisch und ist nicht dimmbar. Eine Helligkeitsregelung über Phasenanschnitt, Phasenabschnitt oder Push-DIM ist bei diesem Modell nicht vorgesehen. Der Treiber eignet sich daher für Anwendungen, bei denen eine konstante Versorgung der angeschlossenen 24V-LED-Beleuchtung vorgesehen ist.
Mit einem Leistungsfaktor von über 0,95 und einer durchschnittlichen Effizienz von über 91% ist der Treiber auf einen effizienten Betrieb ausgelegt. Die flache Bauform mit einer Länge von 400mm, einer maximalen Breite von 40mm und einer maximalen Höhe von 22mm ermöglicht eine platzsparende Integration in geeignete Installationsbereiche.
Der OTNA3106 besitzt Schutzklasse II und die Schutzart IP20. Damit ist er für trockene Innenbereiche vorgesehen. Der zulässige Umgebungstemperaturbereich reicht von -25 bis +45°C. Die angegebene Lebensdauer beträgt 50.000 Stunden.
ELEKTRISCHE & LEISTUNGSDATEN
| Maximale Ausgangsleistung | 250W |
| Ausgangsleistung | 0–250W |
| Eingangsspannung | 220–240V AC |
| Ausgangsspannung | 24V DC |
| Ausgangsspannungsbereich | 24–24V |
| Ausgangsstrom | 0–10417mA |
| Leistungsfaktor | > 0,95 |
| Frequenz | 50–60Hz |
| Stoßspannungsfestigkeit L–N | 2kV |
| Primärseitig für Gleichspannung geeignet | Nein |
| Anzahl Kanäle | 1 |
| Max. Anzahl an 16A-B16-Sicherungen | 6 |
DIMMDATEN
| Dimmbar | Nein |
| Phasenanschnitt | Nein |
| Phasenabschnitt | Nein |
| Push-DIM | Nein |
| Dimmung per Taster | Nein |
TECHNISCHE DATEN
| Hersteller | Radium |
| Artikelnummer | OTNA3106 |
| Bestellzeichen | DRIVER FLAT 250W/24V IP20 RADIUM |
| Ausführung | Statisch |
| Material | Kunststoff |
| Schutzart | IP20 |
| Schutzklasse | II |
| Anschlussart | Schraubklemmen |
| Durchschnittliche Effizienz | > 91% |
| Lebensdauer | 50.000 Stunden |
| Maximale Tc-Temperatur | 90°C |
| Umgebungstemperatur | -25 bis +45°C |
| EAN | 4003556010055 |
ABMESSUNGEN
| Länge | 400mm |
| Breite | max. 40mm |
| Höhe | max. 22mm |
| Produktgewicht | 480g |
EINSATZBEREICHE
- 24V LED-Beleuchtungssysteme
- Leistungsstarke 24V LED-Strips
- Geeignete 24V LED-Module
- LED-Beleuchtungsanlagen bis 250W
- Indirekte Beleuchtung
- Möbel- und Schrankbeleuchtung
- Professionelle Innenbeleuchtung
- Trockene Installationsbereiche
BESONDERE FUNKTIONEN
- 250W maximale Ausgangsleistung
- Konstante 24V-Ausgangsspannung
- Ausgangsstrom bis 10417mA
- 1 Ausgangskanal
- Leistungsfaktor > 0,95
- Durchschnittliche Effizienz > 91%
- Flache Bauform
- Schutzklasse II
- Schutzart IP20
- 50.000 Stunden Lebensdauer
- Schraubklemmen für den Anschluss
HINWEISE
Der Radium OTNA3106 ist ausschließlich für geeignete 24V-Konstantspannungssysteme vorgesehen. Die angeschlossene LED-Last darf die maximale Ausgangsleistung von 250W nicht überschreiten. Vor der Installation ist sicherzustellen, dass die verwendeten LED-Komponenten für 24V DC Konstantspannung geeignet sind.
Der LED-Treiber ist nicht dimmbar. Eine Helligkeitsregelung über Phasenanschnitt, Phasenabschnitt oder Push-DIM ist bei diesem Modell nicht vorgesehen. Für dimmbare Anwendungen muss ein entsprechend geeigneter LED-Treiber eingesetzt werden.
Der OTNA3106 wird primärseitig mit 220–240V AC betrieben und ist nicht für eine Gleichspannungsversorgung auf der Primärseite geeignet. Der Anschluss erfolgt über Schraubklemmen.
Aufgrund der Schutzart IP20 ist der Treiber ausschließlich für trockene Innenbereiche geeignet. Der zulässige Umgebungstemperaturbereich beträgt -25 bis +45°C. Die maximale Tc-Temperatur liegt bei 90°C. Bei der Montage ist auf eine geeignete Wärmeabfuhr und die Einhaltung der zulässigen Betriebsbedingungen zu achten.
Die elektrische Installation und der Anschluss dürfen nur durch entsprechend qualifiziertes Fachpersonal unter Beachtung der geltenden elektrotechnischen Vorschriften durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Radium OTNA3106 ist ein leistungsstarker Konstantspannungs-LED-Treiber für 24V-LED-Systeme mit einem Leistungsbedarf von bis zu 250W. Mit einem Ausgangsstrom von bis zu 10417mA bietet er eine hohe Leistungsreserve für entsprechend dimensionierte LED-Module und LED-Strips.
Die konstante Ausgangsspannung von 24V macht den Treiber für zahlreiche 24V-LED-Systeme geeignet. Der Leistungsfaktor von über 0,95 und die durchschnittliche Effizienz von über 91% unterstützen einen effizienten Betrieb.
Die flache Bauweise mit maximal 22mm Höhe ermöglicht eine vergleichsweise platzsparende Integration. Gleichzeitig sollte bei der Planung berücksichtigt werden, dass das Gerät mit 400mm eine größere Länge besitzt und ausreichend Platz für die Montage sowie eine geeignete Wärmeabfuhr vorhanden sein muss.
Da der OTNA3106 nicht dimmbar ist, eignet er sich insbesondere für fest betriebene 24V-LED-Beleuchtungen. Für Anwendungen mit gewünschter Helligkeitsregelung sollte ein kompatibler dimmbarer LED-Treiber ausgewählt werden.
Mit 250W Leistung, 24V Konstantspannung, IP20, Schutzklasse II und einer angegebenen Lebensdauer von 50.000 Stunden ist der OTNA3106 für leistungsstarke 24V-LED-Anwendungen in trockenen Innenbereichen ausgelegt.
