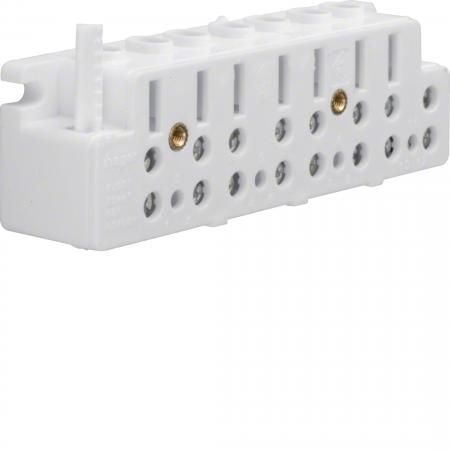

Die Hager KJ30T Zählersteckklemme univers Z ist für den Anschluss von Drehstromzählern in geeigneten Zähleranlagen ausgelegt. Mit einem Nennstrom von 63 A und einer Bemessungsspannung von 400 V unterstützt sie den schnellen und sicheren Wechsel kompatibler Elektrizitätszähler. Die sperrbare Ausführung bietet eine zusätzliche Möglichkeit zur Sicherung des Zähleranschlusses. Die Klemme ist für passende Zähler nach DIN 43857 vorgesehen und wird ohne TRE-Anschlussklemmen geliefert.
IHRE VORTEILE AUF EINEN BLICK
- Zählersteckklemme für Drehstromzähler
- 63 A Nennstrom und 400 V Bemessungsspannung
- Sperrbare Ausführung
- Zusätzlicher Anschluss für den Neutralleiter
- Geeignet für passende Elektrizitätszähler nach DIN 43857
- Schraubanschlüsse für Hauptleiter bis 25 mm²
- Weiße Ausführung in RAL 9010
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 63 A |
| Bemessungsspannung | 400 V AC |
| Polart | 3+N/PE |
| Anschlussquerschnitt Hauptleitung | Bis 25 mm² |
| Anschlussart | Schraubanschluss |
| Gesamtverlustleistung bei Nennstrom | 4,41 W |
TECHNISCHE DATEN
| Hersteller | Hager |
| Modell | KJ30T |
| Produktserie | univers Z |
| Produkttyp | Zählersteckklemme |
| Anwendung | Drehstromzähler |
| Ausführung | Sperrbar |
| Farbe | Reinweiß, RAL 9010 |
| TRE-Anschlussklemmen | Nicht enthalten |
| Norm | DIN VDE 0603-3 |
| Geeignete Zähler | Elektrizitätszähler nach DIN 43857 |
INSTALLATION & KOMPATIBILITÄT
| Vorgesehener Einsatz | Zähleranlagen für Drehstromzähler |
| Hauptleiterquerschnitt | Bis 25 mm² gemäß Herstellerangaben |
| Neutralleiter | Zusätzlicher Anschluss vorhanden |
| Zählerkompatibilität | Passende Elektrizitätszähler nach DIN 43857 |
| Tarifsteuerung | Ohne TRE-Anschlussklemmen |
LEBENSDAUER & NACHHALTIGKEIT
| Verwendungszweck | Fester Bestandteil einer geeigneten Zähleranlage |
| Wartung | Kontrolle der Anschlüsse im Rahmen der vorgeschriebenen Anlagenprüfung |
MAẞE
| Länge | 130 mm |
| Breite | 40 mm |
| Höhe | 32 mm |
EINSATZBEREICHE
- Zähleranlagen für Drehstromzähler
- Geeignete Zählerplätze mit univers-Z-Komponenten
- Installationen, bei denen ein schneller Zählerwechsel vorgesehen ist
- Zähleranschlüsse mit einem Nennstrom von bis zu 63 A im vorgesehenen Anlagenkonzept
BESONDERE FUNKTIONEN
| Sperrbare Ausführung | Ermöglicht das Sichern der Zählersteckklemme entsprechend dem vorgesehenen Anlagenkonzept. |
| Zählerstecksystem | Unterstützt den schnellen und sicheren Wechsel kompatibler Elektrizitätszähler. |
| Neutralleiteranschluss | Zusätzlicher Anschluss für den Neutralleiter ist vorhanden. |
| univers Z | Für den Einsatz in passenden Zähleranlagen mit kompatiblen Systemkomponenten vorgesehen. |
HINWEISE
Die KJ30T wird ohne TRE-Anschlussklemmen geliefert. Vor der Installation müssen Zählerkompatibilität, Anschlussquerschnitte und die Anforderungen des jeweiligen Zählerplatzes geprüft werden. Montage und Arbeiten an Zähleranlagen dürfen nur durch qualifizierte Elektrofachkräfte und entsprechend den Vorgaben des zuständigen Netzbetreibers erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Die Hager KJ30T ist eine zweckmäßige Lösung für geeignete Drehstrom-Zähleranlagen, bei denen ein sicherer und zügiger Zählerwechsel gefragt ist. Die 63-A-Auslegung, die sperrbare Funktion und der zusätzliche Neutralleiteranschluss bieten eine praxisorientierte Ausstattung. Wichtig ist die Kompatibilität mit dem vorhandenen Zählerplatz und den Vorgaben des Netzbetreibers.
Gut zu wissen
Zählerkompatibilität prüfen
Die KJ30T ist für passende Elektrizitätszähler nach DIN 43857 vorgesehen. Vor dem Kauf sollten die Anforderungen des vorhandenen Zählerplatzes und die Kompatibilität des Zählers geprüft werden.
Lieferumfang beachten
Diese Ausführung wird ohne TRE-Anschlussklemmen geliefert. Prüfe deshalb vor der Installation, welche zusätzlichen Komponenten für die geplante Zähleranlage erforderlich sind.
