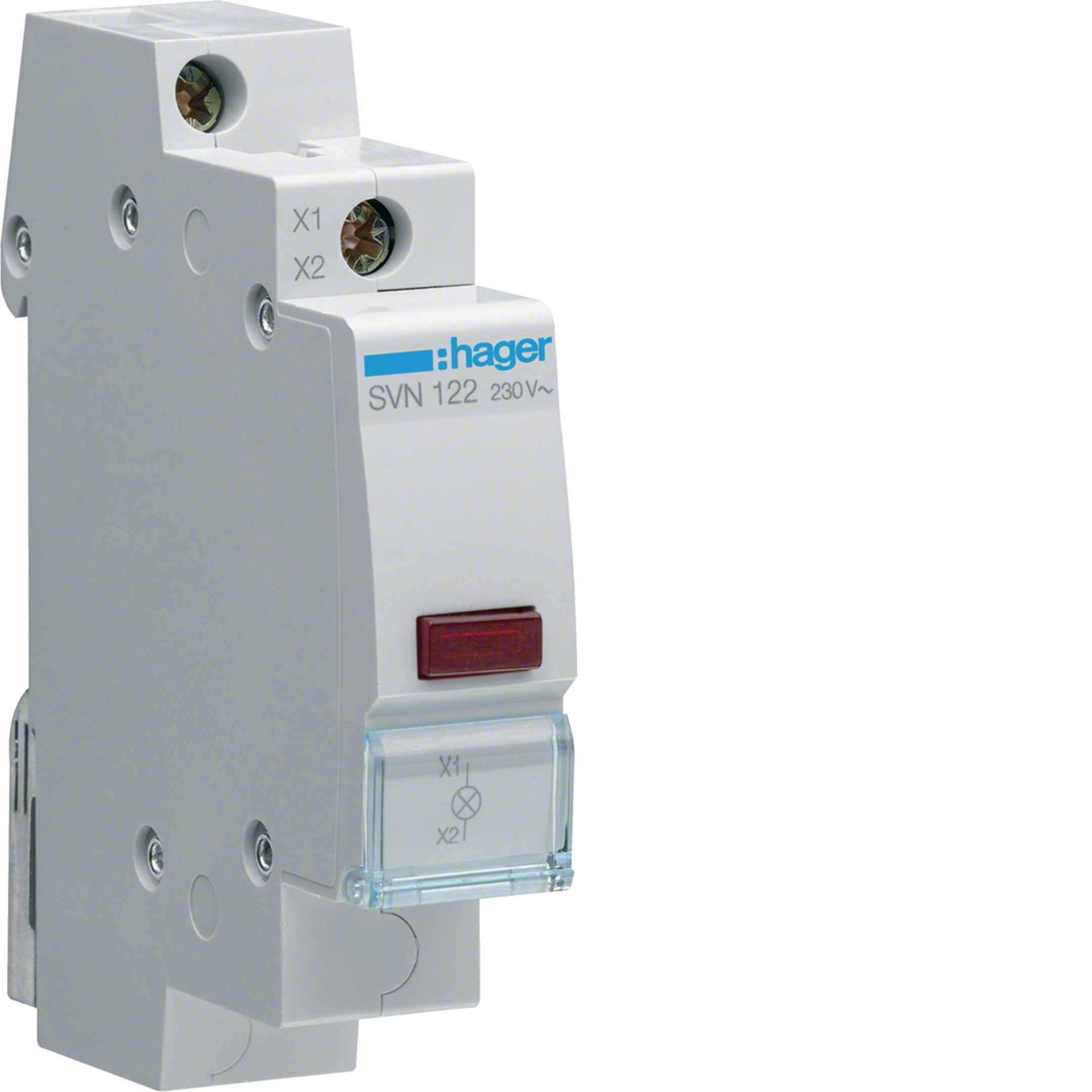

Der Hager SVN122 LED-Leuchtmelder ermöglicht die gut sichtbare Anzeige von Betriebszuständen oder anliegender Spannung in Elektroverteilungen. Das rote LED-Licht ist für eine Betriebsspannung von 230 V AC ausgelegt und unterstützt die schnelle visuelle Kontrolle elektrischer Anlagen.
Dank seiner kompakten Bauform benötigt der Leuchtmelder nur eine Teilungseinheit auf der Hutschiene. Eine Beschriftungsmöglichkeit direkt am Gerät erleichtert die eindeutige Zuordnung zu Stromkreisen und Anlagenfunktionen.
IHRE VORTEILE AUF EINEN BLICK
- Roter LED-Leuchtmelder von Hager
- Für 230 V AC
- Platzsparende Bauform mit 1 Teilungseinheit
- Gut sichtbare optische Zustandsanzeige
- Beschriftungsmöglichkeit direkt am Gerät
- Schraubanschlüsse für die elektrische Installation
- Für den Reiheneinbau in geeignete Elektroverteilungen
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsbetriebsspannung | 230 V AC |
| Versorgungsspannungsart | Wechselstrom (AC) |
| Frequenz | 50–60 Hz |
| Bemessungsisolationsspannung Ui | 250 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Leistungsaufnahme | 0,8 W |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | SVN122 |
| Produkttyp | LED-Leuchtmelder |
| Lichtfarbe | Rot |
| Leuchtmittel | LED, integriert |
| Teilungseinheiten | 1 PLE |
| Montageart | Hutschienenmontage |
| Anschlussart | Schraubklemmen |
| Anschlussquerschnitt, starre Leiter | 0,75–10 mm² |
| Anschlussquerschnitt, flexible Leiter | 0,75–6 mm² |
| Schutzart | IP20 |
| Betriebstemperatur | −20 bis +50 °C |
| Beschriftung | Beschriftungsmöglichkeit direkt am Gerät |
INSTALLATION & KOMPATIBILITÄT
Der Hager SVN122 ist für den Einbau in geeignete Elektroverteilungen vorgesehen. Vor dem Anschluss muss geprüft werden, ob die Versorgungsspannung von 230 V AC zur jeweiligen Anwendung passt.
- Montage auf einer geeigneten Hutschiene
- Elektrischer Anschluss an 230 V AC
- Platzbedarf von einer Teilungseinheit
- Beschriftung zur eindeutigen Kennzeichnung der Anzeige möglich
- Anschluss und Installation durch eine qualifizierte Elektrofachkraft
LEBENSDAUER & NACHHALTIGKEIT
Die integrierte LED-Technik ermöglicht eine optische Anzeige bei geringer Leistungsaufnahme von 0,8 W. Für einen zuverlässigen Betrieb sind die zulässigen Umgebungsbedingungen einzuhalten und die Installation fachgerecht auszuführen.
MAẞE
| Höhe | 83 mm |
| Breite | 17,5 mm |
| Tiefe | 62 mm |
| Breite in Teilungseinheiten | 1 PLE |
EINSATZBEREICHE
- Elektroverteilungen in Wohn- und Zweckgebäuden
- Optische Anzeige von Betriebszuständen
- Spannungsanzeige in geeigneten Steuerungs- und Schaltanlagen
- Übersichtliche Kennzeichnung von Anlagenfunktionen
BESONDERE FUNKTIONEN
- Rote LED-Anzeige für eine schnelle visuelle Erkennung
- Integrierte LED-Technik
- Beschriftungsmöglichkeit direkt am Gerät
- Kompakte Bauform für den Reiheneinbau
- Schraubanschlüsse für die feste Installation
HINWEISE
Der SVN122 ist für 230 V AC ausgelegt. Vor der Montage sind die Versorgungsspannung und die vorgesehene Anzeigefunktion zu prüfen. Ein Leuchtmelder zeigt den angeschlossenen Zustand an, ersetzt jedoch keine vorgeschriebenen Prüf- oder Messverfahren. Anschluss und Installation müssen unter Beachtung der geltenden Sicherheitsvorschriften durch qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager SVN122 ist eine kompakte und übersichtliche Lösung für die optische Zustandsanzeige in Elektroverteilungen. Die rote LED-Anzeige, der geringe Platzbedarf und die Beschriftungsmöglichkeit erleichtern die Orientierung in Schalt- und Steuerungsanlagen. Vor dem Einbau sollte sichergestellt werden, dass die Anzeige für die gewünschte Funktion und die vorhandene Versorgungsspannung geeignet ist.
GUT ZU WISSEN
Rote Anzeige
Die rote LED unterstützt die optische Kennzeichnung eines Zustands oder einer anliegenden Spannung. Welche Bedeutung die Anzeige hat, sollte in der Anlagenbeschriftung eindeutig festgelegt werden.
Versorgungsspannung prüfen
Der SVN122 ist für 230 V AC vorgesehen. Für andere Spannungen sind entsprechend geeignete Leuchtmelder auszuwählen.
