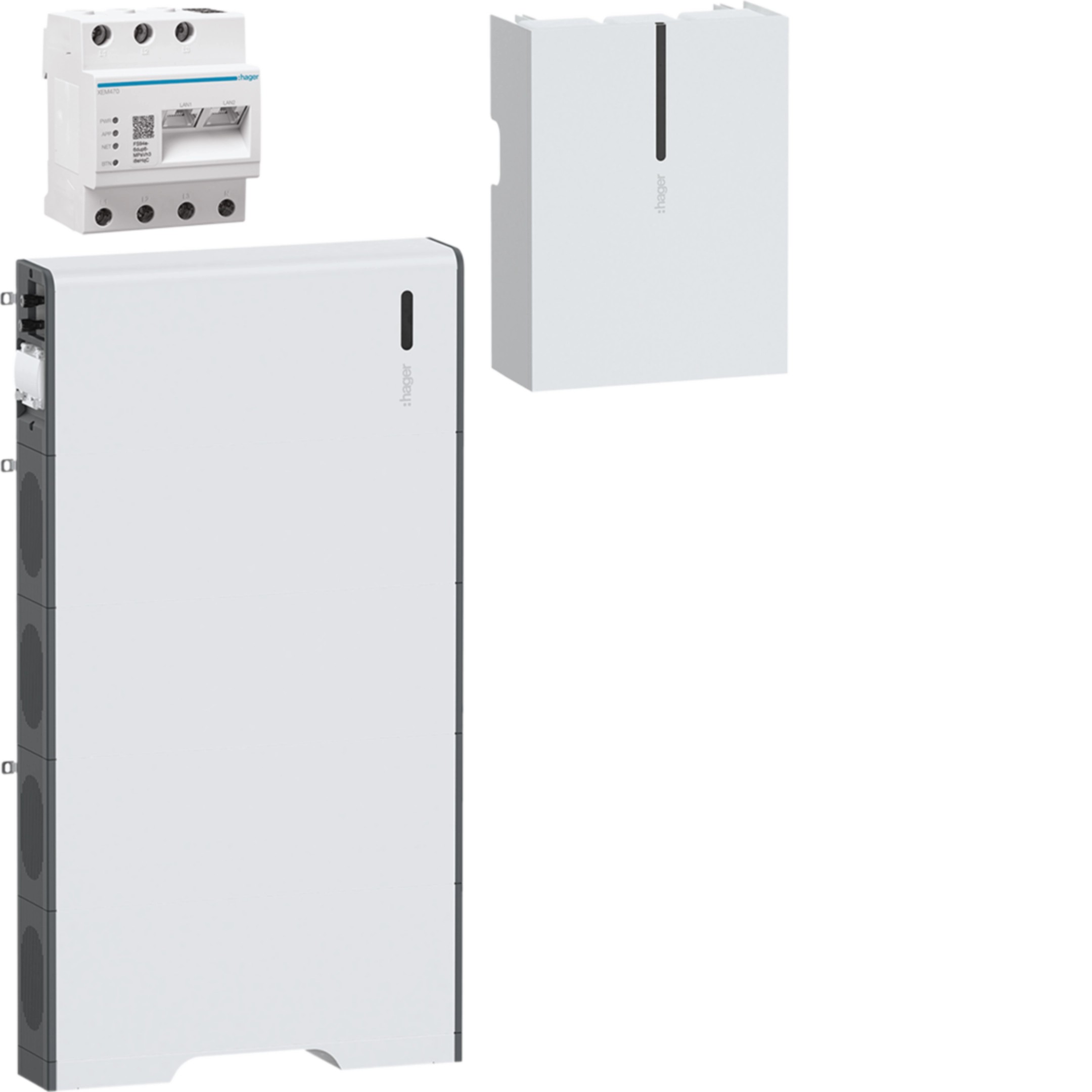

Das HAGER flow R3 System XEM4200 ist ein komplettes Energiespeichersystem mit 12kW Lade- und Entladeleistung sowie 11,8kWh nutzbarer Batteriekapazität. Es kombiniert Energiemanagementcontroller, Hybridwechselrichter und Batteriespeicher zu einer abgestimmten Lösung für moderne Energieanlagen.
Die integrierte Lithium-Ionen-Batterie arbeitet mit Lithium-Eisenphosphat (LiFePO4/LFP) als Zellchemie. Der Hybridwechselrichter unterstützt DC-Kopplung, AC-Kopplung und hybride DC/AC-Kopplung und verfügt über drei unabhängige MPPT-Eingänge. Funktionen für Eigenverbrauchsoptimierung und Lastspitzenkappung sowie Ethernet, USB und Modbus TCP ermöglichen eine flexible Einbindung in moderne Energiemanagementsysteme.
ELEKTRISCHE & LEISTUNGSDATEN
| Systemleistung Laden | 12 kW |
| Systemleistung Entladen | 12 kW |
| AC-Ausgangsnennleistung | 12 kW |
| Ausgangsspannung AC | 400 V |
| Eingangsspannung AC | 400 V |
| Max. Eingangsspannung DC | 850 V |
| Max. Eingangsstrom DC | 16 A |
| Max. Ausgangsstrom DC | 19,2 A |
| Max. Ladestrom | 16 A |
| Bemessungsspannung MPP | 150–850 V |
| Netzfrequenz | 50 Hz |
| Max. Wirkungsgrad | 95 % |
| Europäischer Wirkungsgrad | 93 % |
| Anzahl der Phasen | 3 |
LICHTTECHNISCHE DATEN
| Lichtquelle | Nicht zutreffend – Energiespeichersystem |
| Lichtstrom | Nicht zutreffend |
| Farbtemperatur | Nicht zutreffend |
| Lichtfarbe | Nicht zutreffend |
| Farbwiedergabeindex | Nicht zutreffend |
| Abstrahlwinkel | Nicht zutreffend |
TECHNISCHE DATEN
| Produktserie | flow R3 |
| Produkttyp | flow R3 System (12kW) XEM4200 |
| Hersteller | HAGER |
| Hersteller-Art.-Nr. | XEM4200 |
| EAN | 3250610145272 |
| Systembestandteile | Energiemanagementcontroller, Hybridwechselrichter und Batteriespeicher |
| Nominale Batteriekapazität | 11,8 kWh |
| Nutzbare Batteriekapazität | 11,8 kWh |
| Batterietechnologie | Lithium-Ionen |
| Zellchemie | Lithium-Eisenphosphat (LFP) |
| Anzahl gestapelter Batteriemodule | 4 |
| Schutzart | IP65 |
| Temperaturschutz | Ja |
| Anzahl unabhängiger MPPT-Eingänge | 3 |
| Display | Nein |
| Statusanzeige | Multicolor-LED |
| Kommunikationsschnittstellen | EE-BUS, ModBus (TCP), RSCP, SG Ready |
| Hausautomation | KNX via Domovea, Modbus TCP, SG-Ready |
| Ethernet | Ja |
| USB-Schnittstelle | Ja |
| WLAN | Nein |
| Bluetooth | Nein |
| Lastmanagement | Ja |
| Eigenverbrauchsoptimierung | Ja |
| Fernabfrage | Ja |
| Notstromfähigkeit | Ja |
| Max. Notstromversorgung | 12 kW |
| Herstellergarantie | 10 Jahre Vollwertgarantie |
INSTALLATION & KOMPATIBILITÄT
- Für dreiphasige PV- und Energiespeicheranlagen ausgelegt.
- Der Hybridwechselrichter unterstützt DC-Kopplung, AC-Kopplung und hybride DC/AC-Kopplung.
- Es stehen drei unabhängige MPPT-Eingänge für die PV-Erzeugungsanlage zur Verfügung.
- Für die dreiphasige Ersatzstromversorgung ist eine zusätzliche ATS-Umschaltbox erforderlich.
- Die Hausautomation kann über KNX via Domovea, Modbus TCP und SG-Ready angebunden werden.
- Montage, Inbetriebnahme und elektrische Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
LEBENSDAUER & NACHHALTIGKEIT
| Batterietechnologie | Lithium-Ionen mit Lithium-Eisenphosphat-Zellchemie |
| Nutzbare Batteriekapazität | 11,8 kWh |
| Nennleistung Laden / Entladen | 12 kW |
| Erweiterbarkeit der Batteriemodule | Bis zu 5 gestapelte Module vorgesehen |
| Max. Anzahl Batterietürme | 2 parallel möglich |
| Eigenverbrauchsoptimierung | Ja |
| Lastspitzenkappung | Ja |
| Wiederaufladung über PV im Ersatzstrombetrieb | Ja |
| RoHS-konform | Ja |
| Garantie | 10 Jahre Vollwertgarantie |
MAẞE
| Gesamthöhe | 1300 mm |
| Gesamtbreite | 695 mm |
| Gesamttiefe | 176 mm |
| Systemgewicht | 224,5 kg |
| Batteriesystemgewicht | 151 kg |
| Maximale Betriebshöhe | 2000 m |
EINSATZBEREICHE
- Photovoltaikanlagen mit integriertem Batteriespeicher
- Energiespeicherung für Wohn- und Zweckbauten
- Eigenverbrauchsoptimierung von PV-Strom
- Lastmanagement und Lastspitzenkappung
- Energiemanagement mit Wärmepumpen und weiteren steuerbaren Verbrauchern
- Dreiphasiger Ersatzstrombetrieb in Verbindung mit geeigneter ATS-Umschaltbox
BESONDERE FUNKTIONEN
- 12 kW Lade- und Entladeleistung.
- 11,8 kWh nutzbare Lithium-Ionen-Batteriekapazität.
- Lithium-Eisenphosphat-Zellchemie (LFP).
- Drei unabhängige MPPT-Eingänge für flexible PV-Auslegung.
- DC-Kopplung, AC-Kopplung und hybride DC/AC-Kopplung.
- Eigenverbrauchsoptimierung und Lastspitzenkappung.
- Ethernet, USB, Modbus TCP, RSCP und SG-Ready.
- KNX-Anbindung über Domovea.
- Notstromfähig mit bis zu 12 kW in geeigneter Systemkonfiguration.
HINWEISE
- Die nutzbare Batteriekapazität kann im realen Betrieb abhängig von Betriebs- und Umweltbedingungen abweichen.
- Für eine dreiphasige Ersatzstromversorgung ist die zusätzliche ATS-Backup-Lösung erforderlich.
- Die Installation und Inbetriebnahme müssen entsprechend den geltenden elektrotechnischen Vorschriften durch eine Fachkraft erfolgen.
- Das System ist nicht für eine drahtlose Vernetzung über WLAN oder Bluetooth ausgelegt.
- Die Batterie-Lebensdauer hängt von den Installations-, Lade-, Entlade- und Betriebsbedingungen ab.
- Für die vollständige Planung des Systems sind PV-Leistung, Verbrauchsprofil und gewünschte Ersatzstromfunktion zu berücksichtigen.
BEWERTUNG DURCH UNSERE EXPERTEN
- Das XEM4200 kombiniert 12 kW Systemleistung mit 11,8 kWh nutzbarer Speicherkapazität in einem abgestimmten flow R3 System.
- Die LFP-Zellchemie ist für moderne stationäre Batteriespeicher ausgelegt.
- Drei MPPT-Eingänge und mehrere Kopplungsarten ermöglichen eine flexible Integration in PV-Systeme.
- Energiemanagement, Lastspitzenkappung und Eigenverbrauchsoptimierung erweitern die Einsatzmöglichkeiten über die reine Speicherung hinaus.
- Die vorhandenen Kommunikationsschnittstellen ermöglichen die Einbindung in übergeordnete Energie- und Gebäudeautomationssysteme.
Gut zu wissen
11,8 kWh nutzbare Speicherkapazität
Das XEM4200 verfügt über eine nutzbare Batteriekapazität von 11,8 kWh und eine Lade- und Entladeleistung von jeweils 12 kW.
LFP-Batterietechnik
Die eingesetzte Lithium-Eisenphosphat-Zellchemie (LFP) gehört zur Lithium-Ionen-Technologie und ist für stationäre Energiespeicher vorgesehen.
PV und Energiemanagement
Drei unabhängige MPPT-Eingänge sowie Funktionen für Eigenverbrauchsoptimierung und Lastspitzenkappung unterstützen eine flexible Nutzung der erzeugten Energie.
Ersatzstrom erweiterbar
Für eine dreiphasige Ersatzstromversorgung kann das System mit der optionalen Hager XEMA250 ATS-Umschaltbox ergänzt werden. Damit ist eine nahezu unterbrechungsfreie Umschaltung möglich.
