Der LEDVANCE SP AIR FIX P 6W 930 ist ein kompakter und besonders flacher LED-Einbaustrahler für die moderne Innenbeleuchtung. Mit 3000K Warmweiß, CRI 90 und einem präzisen 36°-Abstrahlwinkel sorgt er für eine hochwertige und natürliche Farbwiedergabe.
Dank der Multi-Lumen-Funktion kann die Lichtleistung bereits bei der Installation über Dip-Schalter am externen Treiber angepasst werden. Je nach Einstellung stehen 360 oder 540lm zur Verfügung. Dadurch lässt sich der Einbaustrahler flexibel an unterschiedliche Beleuchtungsaufgaben anpassen.
Die luftdichte Konstruktion reduziert Luftleckagen und Energieverluste. Gleichzeitig ermöglicht die flache Bauweise die Montage in niedrigen Deckenhohlräumen. Mit einem Einbaudurchmesser von nur 68mm eignet sich der Strahler auch für kompakte Deckenkonstruktionen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennleistung | 6W / 4W |
| Nennspannung | 220–240V AC |
| Netzfrequenz | 50–60Hz |
| Nennstrom | 28mA / 20mA |
| Leistungsfaktor | 0,9 |
| Einschaltstrom | 2A |
| Einschaltstromdauer | 60µs |
| Oberschwingungsgehalt | <30% |
| Schutzklasse | II |
| Stoßspannungsfestigkeit L–N | 1kV |
| Stoßspannungsfestigkeit L/N–Erde | 1kV |
| Dimmbar | Ja |
| Dimmverfahren | Phasenanschnitt / Phasenabschnitt (Phase Cut) |
| Betriebsgerät | Externes elektronisches Vorschaltgerät |
| Ausgangsstrom des Treibers | 140mA |
LICHTTECHNISCHE DATEN
| Lichtstrom | 540lm / 360lm |
| Lichtausbeute | 90lm/W |

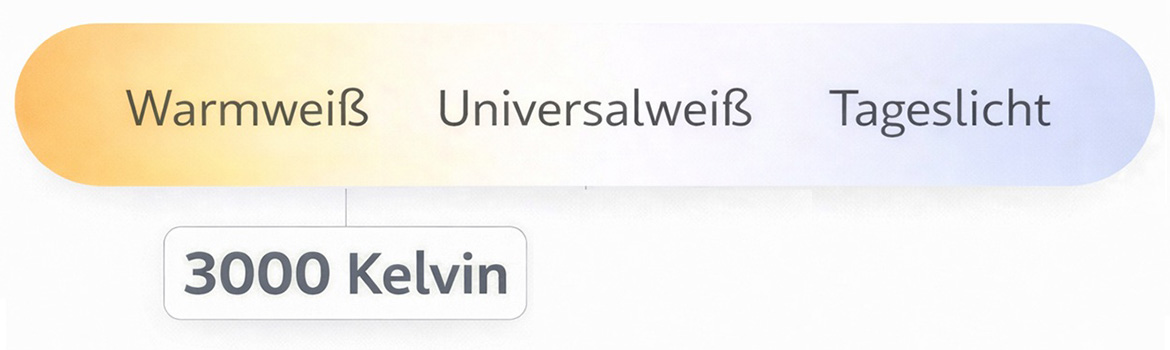

| Farbtemperatur | 3000K |
| Lichtfarbe | Warmweiß |
| Farbcode | 930 |
| Farbwiedergabeindex | Ra 90 |
| Farbtoleranz | ≤3 SDCM |
| Abstrahlwinkel | 36° |
| Lichtstärke | 1150cd |
| UGR | <28 |
| PstLM | <1 |
| SVM | <0,4 |
| Flimmerarm | Ja |
| Photobiologische Risikogruppe | RG1 |
TECHNISCHE DATEN
| Produktart | LED-Einbaustrahler |
| Serie | SPOT AIR FIX |
| Modell | SP AIR FIX P 6W 930 PS DIM IP65 WT |
| LED-Technologie | Integrierte LED |
| Leuchtmittel austauschbar | Nein |
| Gehäusematerial | Aluminiumdruckguss |
| Gehäusefarbe | Weiß |
| Farbton | RAL 9016 |
| Abdeckung | PMMA |
| Schutzart raumseitig | IP65 |
| Schutzart rückseitig | IP20 |
| Schlagfestigkeit | IK03 |
| Schutzklasse | II |
| Montageart | Einbau |
| Montageort | Decke |
| Einbaudurchmesser | 68mm |
| Einbautiefe | 35mm |
| Durchmesser | 81mm |
| Höhe | 34mm |
| Durchverdrahtung | Ja |
| Hersteller-Artikelnummer | SPAIRFIX6930DWT |
| EAN | 4058075799929 |
| Produktgewicht | 215g |
| Garantie | 5 Jahre |
INSTALLATION & KOMPATIBILITÄT
- Für den Deckeneinbau mit einem Einbaudurchmesser von 68mm vorgesehen.
- Die Einbautiefe beträgt nur 35mm und ermöglicht den Einsatz in flachen Deckenhohlräumen.
- Der externe Treiber ist im Lieferumfang enthalten.
- Die gewünschte Leistungsstufe wird über die Dip-Schalter am Treiber vor der Installation eingestellt.
- Der Treiber kann über einen Bajonettverschluss einfach vom Strahler getrennt werden.
- Der elektrische Anschluss erfolgt über werkzeugfreie Anschlussklemmen.
- Der Strahler ist für viele handelsübliche Phasen-Dimmer geeignet. Die konkrete Dimmer-Kompatibilität sollte vor der Installation geprüft werden.
- Die Konstruktion ist luftdicht ausgeführt und kann mit vielen Arten von Wärmedämmstoffen abgedeckt werden.
- Alle elektrischen Arbeiten dürfen ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden.
LEBENSDAUER & NACHHALTIGKEIT
| Nennlebensdauer L70/B50 | 50.000 Stunden |
| Lebensdauer L80/B10 | 41.000 Stunden |
| Lebensdauer L90/B10 | 18.000 Stunden |
| Schaltzyklen | 30.000 |
| Quecksilbergehalt | 0,0mg |
| Umgebungstemperatur | −20 bis +40°C |
| Lagertemperatur | −20 bis +80°C |
| Recyclingfähigkeit | Größtenteils recycelbares Produkt |
ABMESSUNGEN
| Außendurchmesser | 81mm |
| Höhe | 34mm |
| Einbaudurchmesser | 68mm |
| Einbautiefe | 35mm |
| Treiberlänge | 68mm |
| Treiberbreite | 55mm |
| Treiberhöhe | 22mm |
| Produktgewicht | 215g |
EINSATZBEREICHE
- Wohnräume und Flure
- Hotelzimmer und Hotelflure
- Bars und Restaurants
- Allgemeinbeleuchtung
- Akzentbeleuchtung
- Niedrigenergiehäuser
- Innenräume mit niedrigen Deckenhohlräumen
- Modernisierung bestehender Halogen-Einbaustrahler
BESONDERE FUNKTIONEN
- Multi-Lumen-Funktion mit 360 oder 540lm
- Auswahl der Leistungsstufe über Dip-Schalter am externen Treiber
- Hohe Farbwiedergabe mit CRI 90
- 3000K Warmweiß für eine angenehme Lichtwirkung
- Präziser 36°-Abstrahlwinkel
- Dimmbar über Phase Cut
- Luftdichte Konstruktion zur Reduzierung von Luftleckagen
- Für viele Arten von Wärmedämmstoffen abdeckbar
- Sehr flache Bauweise für niedrige Deckenhohlräume
- 5 Jahre Garantie
HINWEISE
- Die Lichtquelle ist fest integriert und nicht austauschbar.
- Die gewünschte Lichtleistung muss über die Dip-Schalter am Treiber eingestellt werden.
- Für die Dimmfunktion ist ein kompatibler Phasen-Dimmer erforderlich.
- Bei vorhandener Dampfsperrfolie ist der passende Abstandshalter zu verwenden.
- Die Schutzart IP65 gilt auf der Raumseite; die Rückseite ist mit IP20 angegeben.
- Vor dem Einbau müssen Einbaudurchmesser, Einbautiefe und vorhandener Deckenaufbau geprüft werden.
- Der Einbaustrahler ist für Innenanwendungen vorgesehen.
OPTIONALES ZUBEHÖR
- EAN: 4099854013508 | Art.-Nr.: CONNECTOR BOX 3POLE L/N/E | 3-polige Anschlussbox für L/N/PE
- EAN: 4099854013478 | Art.-Nr.: SP HOLDER DN68 H65 | Abstandshalter für Einbaudurchmesser 68mm und Dämmstoffanwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Der LEDVANCE SP AIR FIX P 6W 930 ist eine vielseitige Lösung für hochwertige Innenbeleuchtung bei begrenztem Platz im Deckenhohlraum. Besonders praktisch sind die Multi-Lumen-Funktion und die Möglichkeit, die Lichtleistung direkt am externen Treiber anzupassen. Die Kombination aus CRI 90, 3000K Warmweiß und 36° Abstrahlwinkel ermöglicht eine ansprechende Akzent- und Allgemeinbeleuchtung. Die luftdichte Konstruktion, IP65 auf der Raumseite und die geringe Einbautiefe machen den Strahler zusätzlich für moderne, energieeffiziente Deckenkonstruktionen interessant.
Gut zu wissen
Multi-Lumen direkt am Treiber
Über Dip-Schalter lässt sich die Lichtleistung bereits bei der Installation anpassen. Je nach Einstellung stehen 360 oder 540lm zur Verfügung.
Nur 68mm Einbaudurchmesser
Mit einem Einbaudurchmesser von 68mm und nur 35mm erforderlicher Einbautiefe eignet sich der flache Einbaustrahler auch für Decken mit wenig verfügbarem Hohlraum.
CRI 90 und 3000K
Die Kombination aus hoher Farbwiedergabe und 3000K Warmweiß sorgt für eine natürliche Farbdarstellung und eine angenehme, wohnliche Lichtwirkung.
Luftdicht und dämmstoffgeeignet
Die luftdichte Konstruktion reduziert Luftleckagen. Der Strahler kann mit vielen Arten von Wärmedämmstoffen abgedeckt werden, wobei die aktuellen Einbauvorgaben zu beachten sind.
