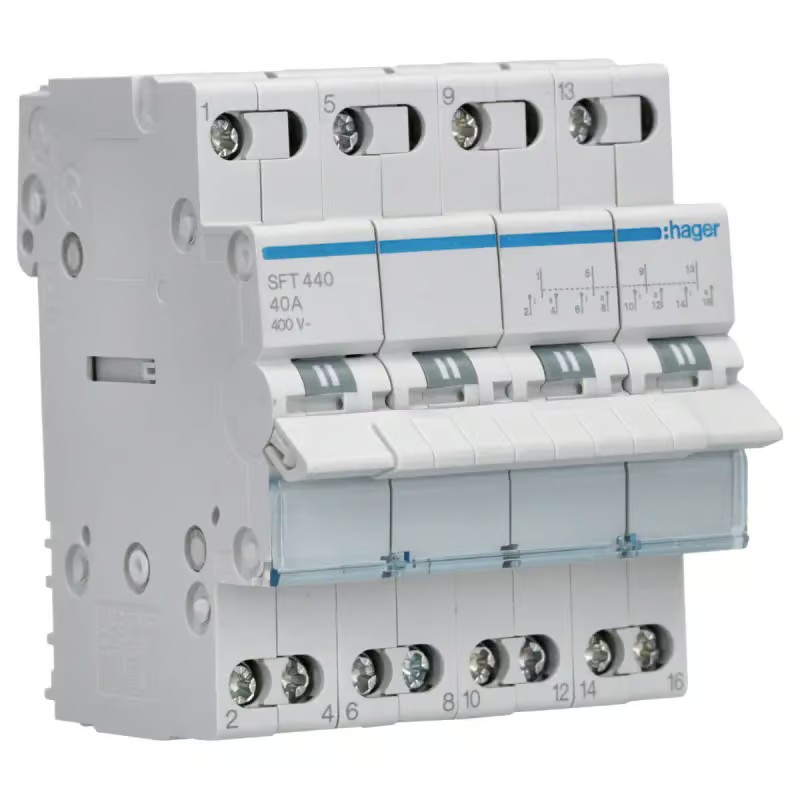

Der Hager SFT440 Netzumschalter ist ein vierpoliger modularer Wechselschalter mit 40 A Nennstrom und den Schaltstellungen I-0-II. Die mittige Nullstellung ermöglicht das Ausschalten zwischen den beiden Schaltstellungen. Der gemeinsame Abgang befindet sich oben, die beiden Einspeisungen werden unten angeschlossen. Das Gerät eignet sich für passende Netz- und Ersatzstromumschaltungen in geeigneten Elektroverteilungen.
IHRE VORTEILE AUF EINEN BLICK
- Vierpoliger Wechselschalter mit 40 A Nennstrom
- Drei Schaltstellungen: I-0-II
- Mittige Nullstellung zum Ausschalten
- Gemeinsamer Abgang oben, Einspeisungen unten
- Vierpolige Umschaltung geeigneter Stromkreise
- Kompakte Bauform mit 4 Modulen
- Hutschienenmontage in geeigneten Elektroverteilungen
- Beschriftungsmöglichkeit direkt am Gerät
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 40 A |
| Polzahl | 4-polig |
| Schaltstellungen | I-0-II |
| Bemessungsbetriebsspannung | 230/400 V AC |
| Bemessungsisolationsspannung Ui | 440 V |
| Frequenz | 50/60 Hz |
| Strombelastbarkeit AC21, Kategorie A | 40 A |
| Strombelastbarkeit AC21, Kategorie B | 40 A |
| Strombelastbarkeit AC22, Kategorie A | 40 A |
| Strombelastbarkeit AC22, Kategorie B | 40 A |
| Bedingter Bemessungskurzschlussstrom Icc mit gG-Sicherung | 0,60 kA |
| Einschaltvermögen Icm bei 415 V AC | 0,48 kA |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | SFT440 |
| Produkttyp | Modularer Netzumschalter / Wechselschalter |
| Montageart | Hutschienenmontage |
| Baubreite | 4 Module |
| Schutzart | IP20 |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt, starr | 1,5–16 mm² |
| Anschlussquerschnitt, flexibel | 1,5–10 mm² |
| Betriebstemperatur | −20 bis +50 °C |
| Lager- und Transporttemperatur | −40 bis +80 °C |
| Mechanische Lebensdauer | 200.000 Schaltspiele |
| Normen | DIN EN 60669-1, DIN EN 60669-2-4 und DIN EN IEC 60947-3 |
| EAN | 3250615510945 |
INSTALLATION & KOMPATIBILITÄT
Der Hager SFT440 ist für die Montage auf einer geeigneten Hutschiene vorgesehen. Der gemeinsame Abgang liegt oben; die beiden Einspeisungen werden unten angeschlossen. Die Anschlussbelegung ist anhand des Schaltbilds und der Herstellerunterlagen zu prüfen. Für eine Netz-Notstrom-Umschaltung muss die gesamte Installation einschließlich Einspeisungen, Verriegelung und Schutzmaßnahmen fachgerecht geplant werden.
LEBENSDAUER & NACHHALTIGKEIT
Der Hersteller gibt eine mechanische Lebensdauer von 200.000 Schaltspielen an. Die tatsächliche Lebensdauer hängt unter anderem von der elektrischen Belastung, der Schalthäufigkeit und den Betriebsbedingungen ab. Bei Installation und Wartung sind die Herstellerangaben zu beachten.
MAẞE
| Baubreite | 4 Module |
| Gerätebreite | ca. 71 mm |
| Gerätehöhe | 83 mm |
| Einbautiefe | 71 mm |
EINSATZBEREICHE
- Manuelle Umschaltung zwischen zwei geeigneten Einspeisungen
- Netz- und Ersatzstromumschaltungen bei entsprechender Anlagenplanung
- Elektroverteilungen in Wohn- und Zweckgebäuden
- Vierpolige Umschaltung geeigneter Wechselstrom- und Drehstromsysteme
- Installationen mit Bedarf an einer mittigen Aus-Stellung
BESONDERE FUNKTIONEN
Die Schaltfolge I-0-II ermöglicht die Auswahl zwischen zwei Schaltstellungen mit einer mittigen Aus-Position. Der gemeinsame Abgang befindet sich oben, die Einspeisungen liegen unten. Die vierpolige Ausführung schaltet vier Pole gemeinsam. Die Eignung für die konkrete Umschaltaufgabe muss anhand der elektrischen Daten und der Anlagenplanung geprüft werden.
HINWEISE
Der SFT440 ist ein manueller Umschalter und kein automatischer Netzumschalter. Er ersetzt keine erforderlichen Schutz- oder Überwachungseinrichtungen. Bei Netz- und Ersatzstromanlagen müssen die geltenden Sicherheitsvorschriften und die sichere Trennung der Einspeisungen berücksichtigt werden. Arbeiten an elektrischen Anlagen dürfen nur durch qualifizierte Elektrofachkräfte erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager SFT440 ist eine kompakte Lösung für die manuelle Umschaltung zwischen zwei geeigneten Einspeisungen. Die vierpolige Ausführung, 40 A Nennstrom und die mittige Aus-Stellung ermöglichen eine übersichtliche Bedienung. Für die Auswahl sind die Schaltkategorie, die elektrische Belastung, die Anschlussbelegung und die Anforderungen der gesamten Anlage entscheidend.
Gut zu wissen
Was bedeutet I-0-II?
Die Schaltfolge I-0-II bietet zwei Schaltstellungen und eine mittige Nullstellung. In Position 0 ist keine der beiden Schaltstellungen ausgewählt. Die korrekte Verdrahtung und die sichere Trennung der Einspeisungen müssen fachgerecht umgesetzt werden.
Manuelle statt automatische Umschaltung
Der SFT440 wird von Hand betätigt. Er erkennt einen Netzausfall nicht selbstständig und schaltet daher nicht automatisch auf eine Ersatzstromquelle um. Für automatische Umschaltungen ist eine entsprechend ausgelegte Lösung erforderlich.
