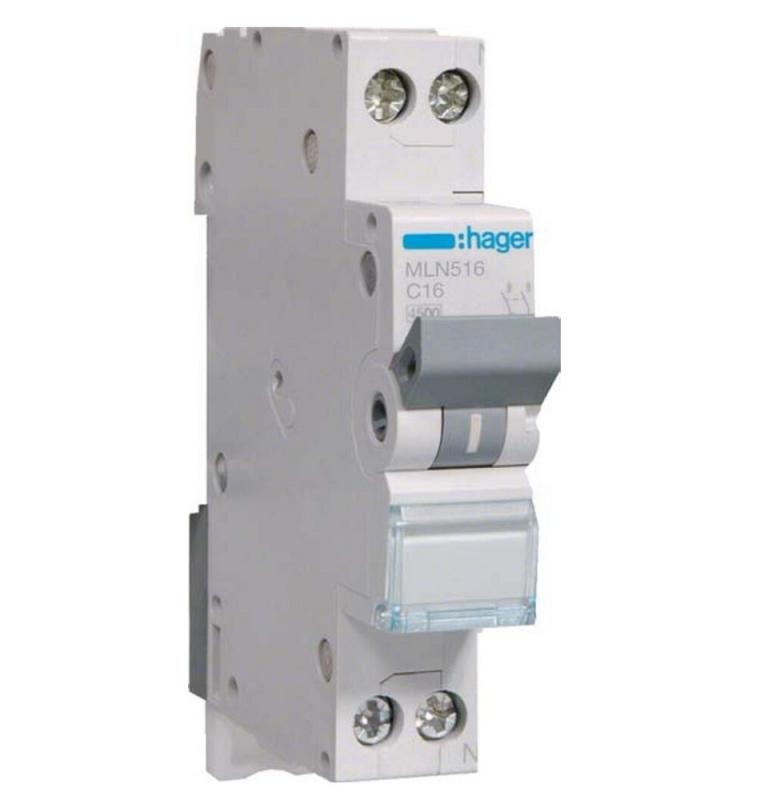

Der Hager MLN516 Leitungsschutzschalter bietet Schutz vor Überlast und Kurzschluss in passend ausgelegten Stromkreisen. Seine kompakte 1P+N-Bauform kombiniert einen abgesicherten Außenleiter mit einem Neutralleiteranschluss und benötigt nur ein Modul in der Verteilung. Mit 16 A Nennstrom und C-Charakteristik ist er für geeignete Installationen ausgelegt, bei denen die elektrischen Rahmenbedingungen zum Gerät passen.
IHRE VORTEILE AUF EINEN BLICK
- 1P+N-Leitungsschutzschalter von Hager
- 16 A Nennstrom
- C-Auslösecharakteristik
- Bemessungsschaltvermögen von 6 kA
- Platzsparende Bauform mit nur 1 Modul
- Schutz vor Überlast und Kurzschluss bei fachgerechter Auslegung
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 16 A |
| Auslösecharakteristik | C |
| Polausführung | 1P+N |
| Bemessungsschaltvermögen | 6 kA |
| Bemessungsspannung | 240 V AC |
| Netzfrequenz | 50–60 Hz |
| Bemessungsisolationsspannung | 500 V |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | MLN516 |
| Produkttyp | Leitungsschutzschalter |
| Polausführung | 1P+N |
| Baubreite | 1 Modul |
| Energiebegrenzungsklasse | 3 |
| Schutzart | IP2X gemäß Produktangaben |
| EAN | 3250614312380 |
INSTALLATION & KOMPATIBILITÄT
Der Hager MLN516 ist für den Einbau in geeignete Elektroverteilungen vorgesehen. Die kompakte Bauform kann insbesondere dort vorteilhaft sein, wo nur wenig Platz auf der Tragschiene zur Verfügung steht. Vor der Montage müssen Netzform, Leiterquerschnitt, Verlegebedingungen und erforderliche Abschaltbedingungen geprüft werden.
LEBENSDAUER & NACHHALTIGKEIT
Eine fachgerechte Dimensionierung und Montage tragen zu einem zuverlässigen Betrieb der elektrischen Anlage bei. Für die langfristige Betriebssicherheit sind die Herstellerhinweise sowie die geltenden Installationsvorschriften einzuhalten.
MAẞE
| Baubreite | 1 Modul |
| Modulbreite | ca. 18 mm |
EINSATZBEREICHE
- Geeignete einphasige Stromkreise mit Neutralleiter
- Elektroverteilungen in Wohn- und Zweckgebäuden
- Installationen, bei denen eine kompakte 1P+N-Bauform benötigt wird
BESONDERE FUNKTIONEN
Die C-Charakteristik legt das Auslöseverhalten bei Überstrom fest. Die 1P+N-Ausführung kombiniert den Schutz des Außenleiters mit dem Neutralleiteranschluss in einem kompakten Gerät. Die Eignung muss anhand der konkreten Installation und der angeschlossenen Verbraucher beurteilt werden.
HINWEISE
Der Leitungsschutzschalter ist passend zur Leitung, zum erwarteten Kurzschlussstrom und zu den erforderlichen Abschaltbedingungen auszuwählen. Arbeiten an elektrischen Anlagen dürfen nur von qualifizierten Elektrofachkräften durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MLN516 ist eine platzsparende Lösung für geeignete Stromkreise mit 16 A Absicherung. Die Kombination aus 1P+N-Ausführung, C-Charakteristik und 6 kA Bemessungsschaltvermögen bietet klare technische Eckdaten für die Planung. Entscheidend ist, dass die Auslösecharakteristik und das Schaltvermögen zur jeweiligen Anlage passen.
Gut zu wissen
C-Charakteristik
Die C-Charakteristik eignet sich für Stromkreise, bei denen beim Einschalten höhere kurzzeitige Ströme auftreten können. Ob sie für einen konkreten Stromkreis geeignet ist, muss fachlich geprüft werden.
Schutz passend dimensionieren
Nennstrom und Auslösecharakteristik müssen zur Leitung, zur Verlegeart und zu den angeschlossenen Verbrauchern passen. Die Auswahl und Installation gehören in die Hände einer Elektrofachkraft.
