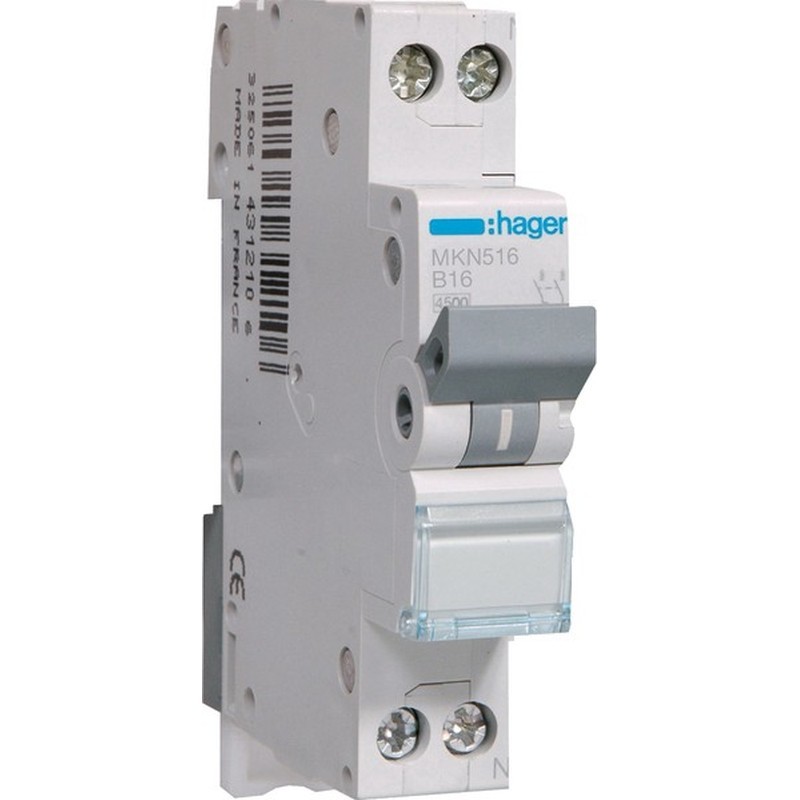

Der Hager MKN516 Leitungsschutzschalter ist ein kompakter Schutzschalter mit 16 A Nennstrom und B-Charakteristik. Die 1P+N-Ausführung schützt den Außenleiter vor Überlast und Kurzschluss und schaltet zusätzlich den Neutralleiter mit. Das Bemessungsschaltvermögen beträgt 6 kA nach EN 60898-1. Mit nur einem Teilungsmodul eignet sich das Gerät für die platzsparende Montage in passenden Elektroverteilungen.
IHRE VORTEILE AUF EINEN BLICK
- Leitungsschutzschalter mit 16 A Nennstrom
- 1P+N-Ausführung mit mitschaltendem Neutralleiter
- B-Auslösecharakteristik für geeignete Stromkreise
- Bemessungsschaltvermögen von 6 kA nach EN 60898-1
- Thermischer Überlastschutz und elektromagnetischer Kurzschlussschutz
- Schmale Bauform mit nur 1 Teilungseinheit
- Hutschienenmontage in geeigneten Elektroverteilungen
- Beschriftungsmöglichkeit direkt am Gerät
ELEKTRISCHE & LEISTUNGSDATEN
| Nennstrom | 16 A |
| Auslösecharakteristik | B |
| Polzahl gesamt | 2 (1P+N) |
| Geschützte Pole | 1 |
| Mitschaltender Neutralleiter | Ja |
| Bemessungsspannung | 230/240 V AC |
| Bemessungsfrequenz | 50–60 Hz |
| Bemessungsschaltvermögen Icn nach EN 60898-1 bei 230 V | 6 kA |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 4,2 W |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | MKN516 |
| Produkttyp | Leitungsschutzschalter 1P+N |
| Montageart | Hutschienenmontage |
| Baubreite | 1 Teilungseinheit |
| Schutzart | IP20 bei bestimmungsgemäßem Einbau |
| Anschlussart | Schraubanschluss |
| Anschlussquerschnitt, eindrähtig | 1–25 mm² |
| Anschlussquerschnitt, mehrdrähtig | 1–16 mm² |
| Einbautiefe | 70 mm |
| Betriebstemperatur | −25 bis +70 °C |
| EAN | 3250614312250 |
INSTALLATION & KOMPATIBILITÄT
Der Hager MKN516 ist für die Montage auf einer geeigneten Hutschiene vorgesehen. Die 1P+N-Ausführung schützt den Außenleiter und schaltet den Neutralleiter mit. Vor der Installation müssen die zulässigen Leiterquerschnitte, die Anschlussbedingungen, die erforderliche Absicherung und die Abschaltbedingungen geprüft werden. Die Auswahl muss zur jeweiligen Anlage passen.
LEBENSDAUER & NACHHALTIGKEIT
Eine fachgerechte Installation und der Betrieb innerhalb der zulässigen Bedingungen unterstützen eine zuverlässige Funktion. Bei Prüfung, Wartung und Austausch sind die Herstellerangaben und die geltenden Installationsvorschriften zu beachten.
MAẞE
| Baubreite | 1 Teilungseinheit |
| Gerätebreite | ca. 17,5 mm |
| Einbautiefe | 70 mm |
EINSATZBEREICHE
- Schutz geeigneter einphasiger Stromkreise
- Elektroverteilungen in Wohn- und Zweckgebäuden
- Stromkreise, für die 16 A Nennstrom und B-Charakteristik geeignet sind
- Installationen mit mitschaltendem Neutralleiter
- Elektroverteilungen mit begrenztem Platzangebot
BESONDERE FUNKTIONEN
Der MKN516 verfügt über einen zeitverzögerten thermischen Auslöser für den Überlastschutz und einen elektromagnetischen Auslöser für den Kurzschlussschutz. Die B-Charakteristik ist für geeignete Stromkreise mit vergleichsweise geringen Einschaltströmen vorgesehen. Zusatzeinrichtungen können gemäß Herstellerangaben nachgerüstet werden.
HINWEISE
Der Leitungsschutzschalter muss passend zur Leitung, zur angeschlossenen Last und zu den geltenden Abschaltbedingungen ausgewählt werden. Die B-Charakteristik ist nicht für jede Anwendung gleichermaßen geeignet. Arbeiten an elektrischen Anlagen dürfen nur durch qualifizierte Elektrofachkräfte erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Hager MKN516 ist eine platzsparende Lösung für geeignete Stromkreise mit 16 A Nennstrom. Die 1P+N-Ausführung kombiniert den Schutz des Außenleiters mit dem Mitschalten des Neutralleiters. Dank der schmalen Bauform mit nur einer Teilungseinheit eignet sich das Gerät besonders für Elektroverteilungen, in denen der verfügbare Platz effizient genutzt werden soll.
Gut zu wissen
Was bedeutet 1P+N?
Bei einem 1P+N-Leitungsschutzschalter wird der Außenleiter gegen Überlast und Kurzschluss geschützt. Der Neutralleiter wird mitgeschaltet, besitzt jedoch keinen eigenen Überstromauslöser wie der geschützte Außenleiter.
Was bedeutet B-Charakteristik?
Die B-Charakteristik beschreibt das Auslöseverhalten bei Überströmen. Sie eignet sich für passende Stromkreise mit vergleichsweise geringen Einschaltströmen. Die korrekte Auswahl hängt von den angeschlossenen Verbrauchern, der Leitungsdimensionierung und den Abschaltbedingungen ab.
