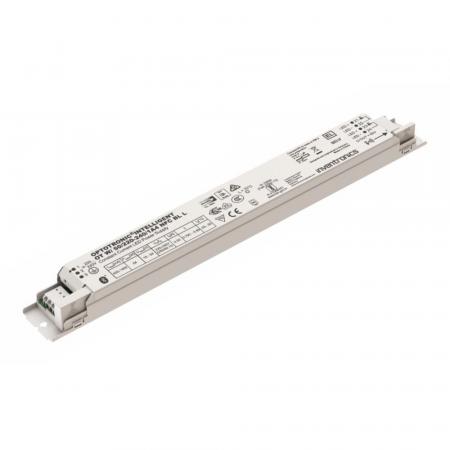

Der INVENTRONICS OT Wi 50/220-240/1A4 NFC BL L ist ein programmierbarer SELV-Konstantstrom-LED-Treiber für professionelle, dimmbare LED-Beleuchtung. Mit einer maximalen Ausgangsleistung von 50W und einem einstellbaren Ausgangsstrom von 400 bis 1400mA eignet er sich für passende LED-Module mit einer Betriebsspannung im vorgesehenen Ausgangsbereich.
Die qualifizierte Bluetooth-Mesh-Technologie ermöglicht die Einbindung in kompatible drahtlose Lichtsteuerungssysteme. Über NFC lässt sich der Treiber mit geeigneten Programmiergeräten und Software konfigurieren. Die SELV-Ausführung und die kompakte Bauform machen ihn zu einer geeigneten Lösung für professionelle lineare Beleuchtungsanwendungen im Innenbereich.
ELEKTRISCHE & LEISTUNGSDATEN
| Nenneingangsspannung | 220–240V AC |
| Eingangsspannungsbereich | 198–264V AC |
| DC-Eingangsspannungsbereich | 176–276V DC |
| Ausgangsspannung | 15–54V DC |
| Ausgangsleistungsbereich | 15–54W, abhängig von Ausgangsstrom und LED-Modul |
| Maximale Ausgangsleistung | 50W |
| Einstellbarer Ausgangsstrom | 400–1400mA |
| Wirkungsgrad bei Volllast | Bis zu 90% |
| Leistungsfaktor | 0,72C–0,98 |
| Einschaltstrom | Maximal 21A |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Dimm-Schnittstelle | Qualifiziertes Bluetooth Mesh |
| Dimmbereich | 1–100% |
| Ausgangsstromwelligkeit | <3% |
| Programmierbar über NFC | Ja |
| Funkstandard | Bluetooth Mesh, kompatibel mit dem NLC-Standard |
TECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Produktfamilie | OT Wi NFC BL L |
| Modellbezeichnung | OT Wi 50/220-240/1A4 NFC BL L |
| EAN | 6937186112194 |
| SELV-Ausführung | Ja |
| Schutzart | IP20 |
| Programmierschnittstelle | NFC |
| Gehäusematerial | Metall |
| Geeignet für Notbeleuchtung | Für entsprechende Systeme gemäß Herstellerangaben und IEC 61347-2-13, Anhang J |
INSTALLATION & KOMPATIBILITÄT
- Für geeignete LED-Leuchten mit Konstantstrom-LED-Modulen geeignet.
- Der Ausgangsstrom kann zwischen 400 und 1400mA eingestellt werden.
- Die Vorwärtsspannung des LED-Moduls muss innerhalb des Ausgangsspannungsbereichs von 15 bis 54V liegen.
- Für professionelle lineare Beleuchtung im Innenbereich geeignet.
- Die SELV-Ausführung ist für passende Sicherheitskleinspannungsanwendungen vorgesehen.
- Bluetooth Mesh erfordert kompatible Steuerungskomponenten und ein geeignetes Lichtmanagementsystem.
- Für die NFC-Konfiguration sind kompatible Programmiergeräte und Software erforderlich.
- Ausgangsstrom, Betriebsspannung und Leistung müssen auf das verwendete LED-Modul abgestimmt sein.
LEBENSDAUER & NACHHALTIGKEIT
| LED-Treiber-Lebensdauer | Bis zu 100.000 Stunden, abhängig von den Betriebsbedingungen |
| Wirkungsgrad bei Volllast | Bis zu 90% |
| Überhitzungs- und Überlastschutz | Gemäß Herstellerangaben |
| Entsorgung | Gemäß den geltenden Vorschriften für Elektroaltgeräte |
MAẞE
| Länge | 280mm |
| Breite | 30mm |
| Höhe | 21mm |
EINSATZBEREICHE
- Lineare LED-Beleuchtung
- Büros und Verwaltungsgebäude
- Bildungseinrichtungen
- Hotels und Gastronomie
- Einzelhandel und Verkaufsflächen
- Professionelle Innenbeleuchtung mit SELV-Technik
- Geeignete LED-Leuchten mit drahtloser Lichtsteuerung
- Geeignete Notbeleuchtungssysteme nach den jeweiligen Hersteller- und Normvorgaben
BESONDERE FUNKTIONEN
- Qualifizierte Bluetooth-Mesh-Technologie für kompatible drahtlose Lichtsteuerung
- NFC-Programmierung der Treibereinstellungen
- Einstellbarer Konstantstrom von 400 bis 1400mA
- Maximale Ausgangsleistung von 50W
- SELV-Ausführung für geeignete Sicherheitskleinspannungsanwendungen
- Wirkungsgrad von bis zu 90%
- Ausgangsstromwelligkeit von unter 3%
HINWEISE
- Der Ausgangsstrom muss passend zum angeschlossenen LED-Modul eingestellt werden.
- Die maximale Ausgangsleistung von 50W darf nicht überschritten werden.
- Die Vorwärtsspannung des LED-Moduls muss im Betriebsbereich von 15 bis 54V liegen.
- Die Schutzart IP20 ist für geeignete trockene Innenbereiche vorgesehen.
- Bluetooth Mesh und NFC erfordern kompatible Steuerungs- und Programmierkomponenten.
- Installation und Inbetriebnahme müssen gemäß den geltenden Sicherheitsvorschriften erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT Wi 50W ist ein vielseitiger LED-Treiber für professionelle Beleuchtungssysteme, bei denen eine programmierbare Konstantstromversorgung und drahtlose Steuerung gefragt sind. Der Ausgangsstrom von 400 bis 1400mA ermöglicht die Anpassung an geeignete LED-Module. Bluetooth Mesh und NFC erleichtern die Integration und Konfiguration. Durch die SELV-Ausführung eignet sich der Treiber für passende Sicherheitskleinspannungsanwendungen im professionellen Innenbereich.
Gut zu wissen
SELV-Ausführung
SELV steht für Schutzkleinspannung mit sicherer elektrischer Trennung. Für einen sicheren Betrieb müssen Treiber, LED-Modul und Installation zueinander passen.
Ausgangsstrom richtig wählen
Der Ausgangsstrom lässt sich von 400 bis 1400mA einstellen. Der gewählte Wert muss den Anforderungen des angeschlossenen LED-Moduls entsprechen.
Bluetooth Mesh und NFC
Bluetooth Mesh ermöglicht die Einbindung in kompatible Lichtsteuerungssysteme. NFC dient der Programmierung des Treibers mit geeigneten Geräten und Software.
Kompatibilität prüfen
Vor dem Einbau sollten Ausgangsstrom, Betriebsspannung und maximale Leistung mit den Daten des LED-Moduls abgeglichen werden.
