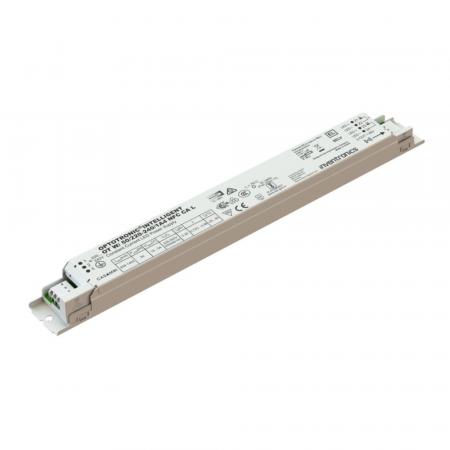

Der INVENTRONICS OT Wi 50/220-240/1A4 NFC CA L ist ein leistungsstarker SELV-Konstantstrom-LED-Treiber für moderne lineare Innenbeleuchtung. Mit bis zu 50 W Ausgangsleistung und einem programmierbaren Ausgangsstrom von 400 bis 1400 mA eignet er sich für anspruchsvolle LED-Anwendungen.
Die integrierte Casambi-Evolution-Schnittstelle ermöglicht die drahtlose Vernetzung und Steuerung kompatibler Leuchten. Über NFC lässt sich der Treiber komfortabel programmieren. Mit 1–100 % Dimmung, programmierbarer Constant-Lumen-Funktion und einer Ausgangswelligkeit von unter 3 % bietet er eine flexible Lösung für moderne Beleuchtungssysteme.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 220–240 V AC |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Eingangsspannung AC | 198–264 V |
| Eingangsspannung DC | 176–276 V |
| Nominale Ausgangsspannung | 20–54 V |
| Arbeits-Ausgangsspannung | < 60 V |
| Ausgangsleistung | 15–54 W nominal |
| Max. Ausgangsleistung | 50 W |
| Ausgangsstrom | 400–1400 mA |
| Werkseitiger Ausgangsstrom | 400 mA |
| Ausgangsstromtoleranz | ±3 % |
| Wirkungsgrad bei Volllast | 90 % |
| Leistungsfaktor | 0,72C–0,98 |
| THD | < 10 % |
| Geräteverlust | 5,0 W |
| Vernetzte Standby-Leistung | < 0,22 W |
| Einschaltstrom | ≤ 21 A |
| Überspannungsschutz L–N | 1 kV |
| Überspannungsschutz L/N–Erde | 2 kV |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Dimm-Schnittstelle | Casambi / Corridor / Touch DIM |
| Wireless-Protokoll | Casambi Evolution |
| Funkreichweite | Bis zu 10 m |
| Funkfrequenz | 2,4 GHz |
| Dimmumfang | 1–100 % |
| Dimmverfahren | Vollständig analoges Dimmen |
| Ausgangsrippel bei 100 Hz | < 3 % |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
TECHNISCHE DATEN
| Produktbezeichnung | OT Wi 50/220-240/1A4 NFC CA L |
| Hersteller | INVENTRONICS |
| EAN | 6937186112132 |
| Produkttyp | Linearer Konstantstrom-LED-Treiber |
| Bauart | SELV, galvanisch getrennt |
| Casambi Ready Product | Ja |
| Programmierung | NFC |
| Programmiergerät | DALI magic / NFC Scanner |
| Tuner4TRONIC | Ja |
| Tuner4TRONIC Field App | Ja |
| Box-Programmierung | Ja |
| Constant-Lumen-Funktion | Ja |
| DALI-2 Diagnosedaten | Nein |
| DALI-2 Energiedaten | Nein |
| Dim to Dark | Ja |
| Soft Switch Off | Ja |
| Configuration Lock | Ja |
| Driver Guard | Ja |
| Emergency Mode | Ja |
| Anzahl Kanäle | 1 |
| Galvanische Trennung | SELV |
| Schutzart | IP20 |
| Schutzklasse | I |
| Übertemperaturschutz | Automatisch reversibel |
| Überlastschutz | Automatisch reversibel |
| Kurzschlussschutz | Automatisch reversibel |
| Leerlaufsicher | Ja |
| Für Notbeleuchtung geeignet | Ja |
| Herstellergarantie | Nicht angegeben |
INSTALLATION & KOMPATIBILITÄT
- Für lineare LED-Beleuchtung im Innenbereich geeignet.
- SELV-Ausführung mit galvanischer Trennung zwischen Primär- und Sekundärseite.
- Geeignet für Leuchten der Schutzklasse I.
- Casambi Evolution ermöglicht die drahtlose Vernetzung und Steuerung kompatibler Leuchten.
- Die Parametrierung erfolgt über NFC.
- Der Ausgangsstrom kann im Bereich von 400 bis 1400 mA programmiert werden.
- Die maximale Leitungslänge zum LED-Modul beträgt 2,0 m.
- Die Ausgangsleitungen sollten möglichst eng beieinander geführt werden.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | Bis zu 100.000 Stunden |
| Lebensdauer bei maximaler Tc | 50.000 Stunden |
| Umgebungstemperatur | -25 bis +50 °C |
| Max. Temperatur am Tc-Prüfpunkt | 75 °C |
| Max. Gehäusetemperatur bei Fehler | 110 °C |
| Lagerungstemperatur | -40 bis +85 °C |
| Zulässige relative Luftfeuchtigkeit | 5–85 % |
MAẞE
| Länge | 280 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 270 mm |
| Gewicht | 220 g |
| Leiterquerschnitt Eingang | 0,5–1,5 mm² |
| Leiterquerschnitt Ausgang | 0,5–1,5 mm² |
| Abisolierlänge Eingang | 8,0–9,0 mm |
| Abisolierlänge Ausgang | 8,0–9,0 mm |
EINSATZBEREICHE
- Lineare LED-Beleuchtung
- Bürobeleuchtung
- Bildungs- und Schulgebäude
- Hotellerie und Gastronomie
- Einzelhandel und Verkaufsflächen
- Vernetzte Casambi-Beleuchtung
- Geeignete Notbeleuchtungssysteme nach IEC 61347-2-13, Anhang J
BESONDERE FUNKTIONEN
- Casambi Evolution für drahtlose Lichtsteuerung und Vernetzung
- Casambi Ready Product
- NFC-Programmierung und Parametrierung
- Dimmung von 1–100 %
- Programmierbare Constant-Lumen-Funktion
- Dim to Dark und Soft Switch Off
- Configuration Lock und Driver Guard
- Automatisch rückstellbarer Übertemperatur-, Überlast- und Kurzschlussschutz
- Leerlaufsicher und für geeignete Notbeleuchtungssysteme einsetzbar
HINWEISE
Der OT Wi 50 ist ein SELV-LED-Treiber mit galvanischer Trennung zwischen Primär- und Sekundärseite. Die Vorwärtsspannung des angeschlossenen LED-Moduls muss in allen Betriebszuständen einschließlich der Dimmung innerhalb des definierten Betriebsfensters liegen.
Der Treiber ist nicht für einen bestimmungsgemäßen Dauerbetrieb ohne Last vorgesehen. Die maximale Leitungslänge zum LED-Modul beträgt 2,0 m; die Ausgangsleitungen sollten möglichst eng beieinander geführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT Wi 50/220-240/1A4 NFC CA L ist eine vielseitige Lösung für moderne, drahtlos vernetzte Innenbeleuchtung. Besonders überzeugend sind die Kombination aus SELV-Ausführung, Casambi Evolution, NFC-Programmierung und 1–100 % Dimmung. Mit bis zu 50 W Ausgangsleistung und 400–1400 mA bietet der Treiber zudem einen großen Einstellbereich für unterschiedliche LED-Module.
Gut zu wissen
Casambi direkt integriert
Als Casambi Ready Product kann der Treiber direkt in kompatible drahtlose Beleuchtungssysteme eingebunden werden. Die Kommunikation erfolgt über Casambi Evolution im 2,4-GHz-Bereich.
Großer Strombereich
Der Ausgangsstrom kann zwischen 400 und 1400 mA eingestellt werden. Dadurch lässt sich der Treiber flexibel an unterschiedliche LED-Module und Leistungsanforderungen anpassen.
Komfortable Programmierung
Über NFC kann der Treiber mit geeigneten Programmierwerkzeugen konfiguriert werden. Zusätzlich stehen Tuner4TRONIC, die Tuner4TRONIC Field App und die Box-Programmierung zur Verfügung.
