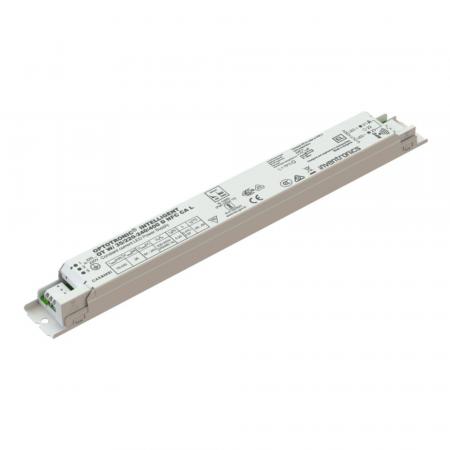

Der INVENTRONICS OT Wi 35/220-240/400 D NFC CA L ist ein kompakter, nicht isolierter Konstantstrom-LED-Treiber für moderne lineare Innenbeleuchtung. Mit einer Ausgangsleistung von 4 bis 38 W und einem Ausgangsstrom von 75 bis 400 mA bietet er ein besonders flexibles Betriebsfenster.
Dank integrierter Casambi-Evolution-Unterstützung lässt sich der Treiber drahtlos in moderne Beleuchtungssysteme einbinden. Die NFC-Programmierung ermöglicht eine komfortable Parametrierung, während die Dimmung von 1 bis 100 % und die sehr geringe Ausgangswelligkeit eine hohe Lichtqualität unterstützen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 220–240 V AC |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Eingangsspannung AC | 198–264 V |
| Eingangsspannung DC | 176–276 V |
| Ausgangsleistung | 4–38 W |
| Max. Ausgangsleistung | 38 W |
| Ausgangsspannung | 54–240 V |
| Arbeits-Ausgangsspannung | < 250 V |
| Ausgangsstrom | 75–400 mA |
| Werkseitiger Ausgangsstrom | 75 mA |
| Ausgangsstromtoleranz | ±3 % |
| Wirkungsgrad bei Volllast | 92 % |
| Leistungsfaktor | 0,47C–0,97 |
| THD | 8 % |
| Standby-Leistung vernetzt | 0,22 W |
| Einschaltstrom | ≤ 21 A |
| Überspannungsschutz L–N | 1 kV |
| Überspannungsschutz L/N–Erde | 2 kV |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Dimm-Schnittstelle | Casambi Evolution |
| Dimmumfang | 1–100 % |
| Dimmverfahren | Amplitude oder PWM, per Software wählbar |
| Ausgangsrippel bei 100 Hz | < 1 % |
| PstLM | < 1 |
| SVM | < 0,4 |
| Wireless-Protokoll | Casambi Evolution |
TECHNISCHE DATEN
| Produktbezeichnung | OT Wi 35/220-240/400 D NFC CA L |
| Hersteller | INVENTRONICS |
| EAN | 6937186111999 |
| Produkttyp | Linearer Konstantstrom-LED-Treiber |
| Bauart | Nicht isoliert |
| Programmierung | NFC |
| Programmiergerät | FEIG / NFC Programmer |
| Programmiersoftware | Tuner4TRONIC |
| Wireless-System | Casambi Evolution |
| Schutzart | IP20 |
| Schutzklasse | I |
| Anzahl Kanäle | 1 |
| Geeignet für Notbeleuchtung | Ja |
| Überlastschutz | Ja |
| Übertemperaturschutz | Ja |
| Hot-Plug-Schutz | Ja |
| Herstellergarantie | Nicht angegeben |
INSTALLATION & KOMPATIBILITÄT
- Für geeignete lineare LED-Leuchten im Innenbereich.
- Geeignet für nicht isolierte Installationen.
- Geeignet für Leuchten der Schutzklasse I.
- Casambi Evolution ermöglicht die drahtlose Vernetzung und Steuerung kompatibler Beleuchtung.
- Die Parametrierung erfolgt komfortabel über NFC.
- Die Ausgangsspannung liegt im Bereich von 54 bis 240 V.
- Der Ausgangsstrom kann zwischen 75 und 400 mA eingestellt werden.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | Bis zu 100.000 Stunden |
| Umgebungstemperatur | -25 bis +60 °C |
| Max. Tc-Temperatur | 75 °C |
| Auslegung Lebensdauer bei Tc max. | 50.000 Stunden |
| Schutzart | IP20 |
MAẞE
| Länge | 280 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 270 mm |
| Gewicht | 170 g |
EINSATZBEREICHE
- Lineare LED-Beleuchtung
- Bürobeleuchtung
- Bildungs- und Schulgebäude
- Industrie- und Lagerbereiche
- Einzelhandel und Verkaufsflächen
- Vernetzte Casambi-Beleuchtung
- Geeignete Notbeleuchtungssysteme mit zentraler Batterieversorgung
BESONDERE FUNKTIONEN
- Casambi Evolution für drahtlose Lichtsteuerung
- Casambi Ready Product (CRP)
- Vollständig programmierbar über NFC
- Dimmung von 1–100 %
- Amplitude oder PWM als Dimmverfahren per Software wählbar
- Sehr geringe Ausgangswelligkeit von unter 1 %
- Überlast- und Übertemperaturschutz
- Hot-Plug-Schutz
- Hohe Effizienz von bis zu 92 %
HINWEISE
Der OT Wi 35 ist ein nicht isolierter LED-Treiber. Er ist für geeignete Innenanwendungen und Leuchten der Schutzklasse I vorgesehen. Die angeschlossene LED-Last muss innerhalb des angegebenen Spannungs- und Strombereichs betrieben werden.
Die Dimmart kann per Software als Amplituden- oder PWM-Dimmung ausgewählt werden. Die Parametrierung des Treibers erfolgt über NFC und kann entsprechend der vorgesehenen Anwendung angepasst werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT Wi 35/220-240/400 D NFC CA L ist eine kompakte und vielseitige Lösung für moderne, drahtlos vernetzte Innenbeleuchtung. Besonders hervorzuheben sind Casambi Evolution, die NFC-Programmierung, der Dimmumfang von 1–100 % und die sehr geringe Ausgangswelligkeit. Mit nur 21 mm Bauhöhe lässt sich der Treiber zudem platzsparend in lineare Leuchten integrieren.
Gut zu wissen
Casambi direkt integriert
Der Treiber ist als Casambi Ready Product ausgeführt und unterstützt Casambi Evolution direkt. Dadurch können kompatible Beleuchtungssysteme drahtlos gesteuert und vernetzt werden.
Flexibles Dimmverhalten
Der Dimmumfang reicht von 1 bis 100 %. Über die Software kann zwischen Amplituden- und PWM-Dimmung gewählt werden.
Sehr geringe Ausgangswelligkeit
Mit einer Ausgangswelligkeit von unter 1 % unterstützt der LED-Treiber eine hochwertige und komfortable Lichtqualität.
