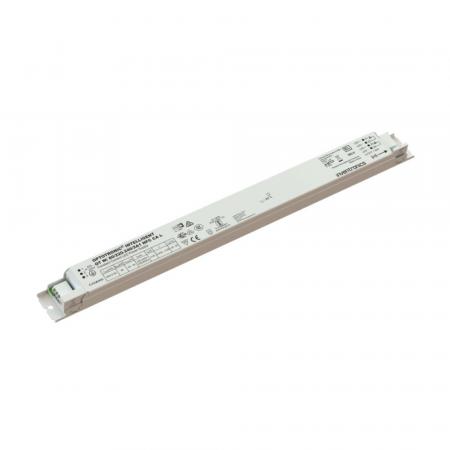

Der INVENTRONICS OT Wi 35/220-240/400 D NFC BL L ist ein kompakter, intelligenter LED-Treiber für moderne lineare Beleuchtung. Die integrierte Qualified-Bluetooth-Mesh-Technologie ermöglicht eine drahtlose Vernetzung und flexible Steuerung innerhalb geeigneter Beleuchtungssysteme.
Der Treiber unterstützt einen Ausgangsstrom von 75 bis 400 mA sowie eine Dimmung von 1 bis 100 %. Die Parametrierung erfolgt komfortabel per NFC. Mit seiner kompakten Bauform eignet sich der Treiber besonders für lineare LED-Leuchten in Büro, Bildung, Industrie, Lager und Handel.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 220–240 V AC |
| Eingangsspannungsbereich AC | 198–264 V |
| Eingangsspannungsbereich DC | 176–276 V |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Ausgangsleistung | 4–38 W |
| Ausgangsspannung | 54–240 V |
| Ausgangsstrom | 75–400 mA |
| Wirkungsgrad | Bis zu 92 % |
| Leistungsfaktor | 0,47C–0,97 |
| Standby-Leistung | < 0,22 W |
| Maximaler Einschaltstrom | ≤ 21 A |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Dimmbereich | 1–100 % |
| Dimmverfahren | Amplitude bzw. PWM, per Software wählbar |
| Steuerschnittstelle | Qualified Bluetooth Mesh |
| Weitere Dimmfunktionen | Corridor / Touch DIM |
| Programmierung | NFC |
| Ausgangsstromwelligkeit | < 1 % |
| PstLM | ≤ 1 |
TECHNISCHE DATEN
| Produkttyp | Intelligenter Konstantstrom-LED-Treiber |
| Produktfamilie | OPTOTRONIC Wireless Intelligent |
| Bluetooth Mesh | Qualified Bluetooth Mesh, Silvair-fähig |
| Funkstandard | Bluetooth Mesh / NLC-kompatibel |
| Schutzart | IP20 |
| Ausführung | Nicht isoliert |
| Geeignet für Schutzklasse | I |
| Anzahl Kanäle | 1 |
| Programmierschnittstelle | NFC |
| Programmiergeräte | FEIG / NFC Programmer |
INSTALLATION & KOMPATIBILITÄT
- Für lineare LED-Beleuchtung mit passendem LED-Modul geeignet.
- Geeignet für Büro-, Bildungs-, Industrie-, Lager- und Verkaufsbereiche.
- Für Innenanwendungen mit nicht isolierter Treiberausführung.
- Geeignet für Leuchten der Schutzklasse I.
- Für den Einsatz in Notbeleuchtungsanlagen gemäß IEC 61347-2-13, Anhang J, geeignet.
- Der Vorwärtsspannungsbereich des verwendeten LED-Moduls muss innerhalb des Arbeitsbereichs des Treibers liegen.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | Bis zu 100.000 h |
| Umgebungstemperatur | -25 bis +60 °C |
| Maximale Tc-Temperatur | 75 °C |
| Schutzfunktionen | Überlast-, Übertemperatur- und Hot-Plug-Schutz |
| SCIP | Eintrag in Arbeit |
MAẞE
| Länge | 280 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
EINSATZBEREICHE
- Lineare LED-Beleuchtung
- Büros und Verwaltungsbereiche
- Schulen und Bildungseinrichtungen
- Industrie und Lagerbereiche
- Einzelhandel und Verkaufsflächen
- Vernetzte Beleuchtung mit Bluetooth Mesh
- Notbeleuchtungsanlagen
BESONDERE FUNKTIONEN
- Qualified Bluetooth Mesh für drahtlose Vernetzung
- Silvair-fähige Bluetooth-Mesh-Technologie
- 1–100 % Dimmung
- Amplitude oder PWM per Software auswählbar
- Flexible Ausgangsstromeinstellung über NFC
- NFC-Programmierung über geeignete Programmiergeräte
- Geringe Ausgangsstromwelligkeit für eine hochwertige Lichtqualität
- Überlast-, Übertemperatur- und Hot-Plug-Schutz
HINWEISE
- Der Treiber ist nicht galvanisch isoliert.
- Der Ausgangsstrom muss passend zum eingesetzten LED-Modul eingestellt werden.
- Das angeschlossene LED-Modul muss innerhalb des definierten Spannungs- und Leistungsbereichs betrieben werden.
- Die Parametrierung erfolgt über NFC.
- Für die drahtlose Vernetzung wird eine kompatible Bluetooth-Mesh-Infrastruktur benötigt.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT Wi 35 überzeugt durch seine kompakte Bauform, die flexible Stromprogrammierung und die moderne Bluetooth-Mesh-Vernetzung. Besonders für lineare LED-Leuchten bietet der Treiber eine interessante Kombination aus 1–100-%-Dimmung, NFC-Programmierung und hoher Lichtqualität.
Gut zu wissen
Bluetooth Mesh integriert
Der Treiber unterstützt Qualified Bluetooth Mesh und kann dadurch in geeignete drahtlose Beleuchtungssysteme eingebunden werden.
Flexible Stromprogrammierung
Der Ausgangsstrom lässt sich innerhalb des vorgesehenen Bereichs von 75 bis 400 mA per NFC konfigurieren.
Kompakte Bauform
Mit nur 280 × 30 × 21 mm lässt sich der Treiber platzsparend in lineare Leuchten integrieren.
