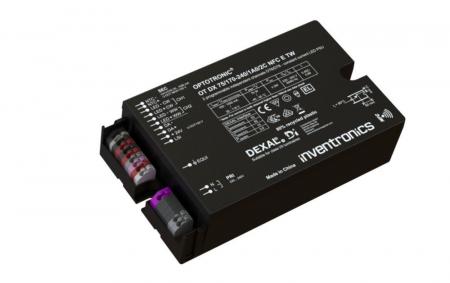

Der INVENTRONICS OT DX 75 2C NFC E TW ist ein leistungsfähiger 2-Kanal-LED-Treiber für professionelle und vernetzte LED-Leuchten. Mit 75 W Nennleistung und einem flexibel einstellbaren Ausgangsstrom von 150 bis 1050 mA eignet er sich für anspruchsvolle Beleuchtungsanwendungen.
Besonders vielseitig ist die Ausführung mit zwei unabhängigen Kanälen und Tunable White nach DALI DT8. Über DALI-2, D4i, DEXAL oder NFC lässt sich der Treiber programmieren und in moderne Beleuchtungssysteme integrieren.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennleistung | 75 W |
| Maximale Ausgangsleistung | 80 W |
| Nenneingangsspannung | 220–240 V |
| Eingangsspannung AC | 170–264 V |
| Eingangsspannung DC | 170–276 V |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Eingangsstrom bei 230 V | 0,38 A |
| Leistungsfaktor | 0,45C–0,99 |
| Wirkungsgrad bei Volllast | 92 % |
| Geräteverlustleistung | max. 5,3 W |
| Netzwerk-Standby | 0,35 W |
| Einschaltstrom | 3,3 A |
| Überspannungsschutz L-N | 6 kV |
| Überspannungsschutz L/N gegen Erde | 10 kV |
LICHTTECHNISCHE DATEN
| Nennausgangsspannung | 35–118 V |
| Arbeitsbereich Ausgangsspannung | bis 150 V |
| Ausgangsstrom | 150–1050 mA |
| Minimaler Ausgangsstrom | 25 mA |
| Standard-Ausgangsstrom | 700 mA |
| Stromtoleranz | ±1,5 % |
| Ausgangsstromwelligkeit | 4 % bei 100 Hz |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
| Dimmbarkeit | Ja, 2–100 % |
| Anzahl Kanäle | 2 unabhängig |
| Tunable White | Ja, DALI DT8 |
TECHNISCHE DATEN
| Kommunikationsschnittstellen | DALI-2 / D4i / DEXAL |
| DEXAL-Versorgungsspannung | 16 V |
| DEXAL Spitzenstrom | 62 mA |
| DEXAL garantierter Versorgungsstrom | 53 mA |
| Programmiermöglichkeiten | DALI / NFC |
| DALI-2 Diagnose-Daten | Ja |
| DALI-2 Energie-Daten | Ja |
| DALI-2 Leuchtendaten | Ja |
| Constant Lumen Output | Ja |
| LEDset | Nein |
| AstroDIM | Ja |
| StepDIM | Ja, mit externer OT DX SD BOX |
| 24-V-Hilfsspannung | Ja, 3 W durchschnittlich / 6 W Spitzenleistung |
| Konfigurationssperre | Ja |
| Driver Guard | Ja |
| Thermischer Schutz | Ja |
| Notlichtbetrieb | Ja |
| Schutzart | IP20 |
| Schutzklasse | I / II |
INSTALLATION & KOMPATIBILITÄT
| Geeignete Lichtquelle | LED-Module |
| Max. Kabellänge zum LED-Modul | 2,0 m |
| Geeignete Leuchten | Leuchten der Schutzklassen I und II |
| Außenanwendung | Geeignet für Leuchten mit Schutzart IP > 54 |
| Zhaga-Kompatibilität | Für Zhaga Book 18 Leuchten geeignet |
| Programmierbar | Über DALI und NFC |
| Tuner4TRONIC | Kompatibel |
| Tuner4TRONIC Field App | Kompatibel |
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 h bei tc 90 °C / bis 100.000 h bei tc 80 °C |
| Ausfallrate | max. 10 % |
| Constant Lumen Output | Kompensation des Lichtstromrückgangs über die Lebensdauer |
| Thermisches Management | Programmierbarer Driver Guard |
| Standby-Verbrauch | 0,35 W |
MAẞE
| Länge | 150 mm |
| Breite | 85 mm |
| Höhe | 40 mm |
| Befestigungsabstand | 134 mm |
| Gewicht | 315 g |
| Gehäusematerial | Kunststoff |
EINSATZBEREICHE
- Straßen- und Stadtbeleuchtung
- Professionelle Außenbeleuchtung
- Industriebeleuchtung
- Leuchten mit Tunable White
- DALI-2- und D4i-basierte Beleuchtungssysteme
- Zhaga Book 18 Leuchten
- Vernetzte LED-Leuchten mit Sensorik und Zubehör
BESONDERE FUNKTIONEN
- 2 unabhängige Ausgangskanäle für flexible LED-Anwendungen
- Tunable White über DALI DT8 zur dynamischen Einstellung der Farbtemperatur
- DALI-2 und D4i für moderne vernetzte Beleuchtungssysteme
- DEXAL-Schnittstelle mit integrierter Versorgung auf den DALI-2-Leitungen
- NFC für eine schnelle kabellose Programmierung
- AstroDIM für zeit- und astronomisch gesteuerte Dimmprofile
- StepDIM mit externer OT DX SD BOX
- Constant Lumen Output für eine möglichst gleichmäßige Lichtleistung
- Driver Guard für ein anpassbares thermisches Management
- 24-V-AUX-Schnittstelle für geeignete Sensoren und Zubehör
- Integrierter Überhitzungs-, Überlast- und Kurzschlussschutz
HINWEISE
- Der Vorwärtsspannungsbereich des angeschlossenen LED-Moduls muss in allen Betriebszuständen innerhalb des zulässigen Betriebsfensters des Treibers liegen.
- Der Standard-Ausgangsstrom beträgt 700 mA und kann entsprechend der Anwendung angepasst werden.
- Der Treiber ist nicht für den vorgesehenen Betrieb ohne Last ausgelegt, verfügt jedoch über einen No-Load-Schutz.
- Die StepDIM-Funktion ist nur mit der externen OT DX SD BOX verfügbar.
- Die Ausgangsleitungen zum LED-Modul sollten möglichst eng beieinander geführt werden.
- Für den Außeneinsatz muss die verwendete Leuchte eine Schutzart von mindestens IP54 erfüllen.
- Bei DC-Betrieb ist eine zusätzliche Sicherung erforderlich.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT DX 75 2C NFC E TW ist eine besonders vielseitige Lösung für professionelle LED-Leuchten mit dynamischer Lichtsteuerung. Zwei unabhängige Kanäle, Tunable White nach DALI DT8 sowie DALI-2, D4i, DEXAL und NFC ermöglichen eine flexible Integration in moderne Beleuchtungssysteme. Ergänzt wird die Ausstattung durch Constant Lumen Output, AstroDIM, Driver Guard und umfangreiche Schutzfunktionen.
Gut zu wissen
2-Kanal-Treiber mit Tunable White
Die zwei unabhängigen Kanäle ermöglichen zusammen mit DALI DT8 eine flexible Steuerung von Tunable-White-Anwendungen und damit eine dynamische Anpassung der Lichtstimmung.
DALI-2, D4i und DEXAL
Der Treiber unterstützt moderne digitale Beleuchtungssysteme und stellt Diagnose- sowie Energiedaten über DALI-2 bereit.
Kabellose Programmierung per NFC
Die Konfiguration kann komfortabel über NFC vorgenommen werden. Zusätzlich ist der Treiber mit Tuner4TRONIC und der T4T Field App kompatibel.
Für professionelle Außenanwendungen
Der OT DX 75 2C NFC E TW ist für geeignete Außenleuchten mit einer Schutzart von mehr als IP54 sowie für Leuchten der Schutzklassen I und II ausgelegt.
