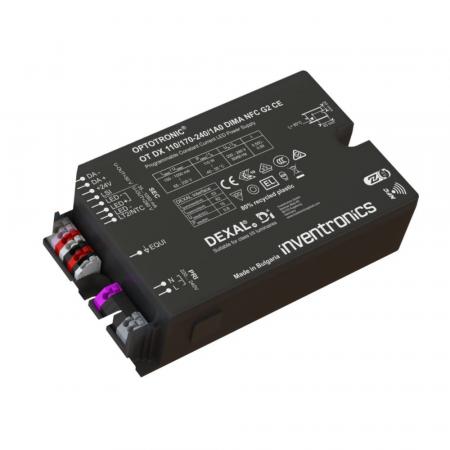

Der INVENTRONICS OT DX 110 ist ein leistungsstarker Konstantstrom-LED-Treiber für professionelle LED-Beleuchtungssysteme. Mit bis zu 110W Ausgangsleistung und einem flexibel einstellbaren Ausgangsstrom von 150 bis 1050mA eignet er sich für unterschiedlich ausgelegte LED-Module und Leuchtenkonzepte.
Die integrierte DEXAL-Schnittstelle basiert auf DALI-2 und ermöglicht zusammen mit D4i, NFC und weiteren Steuerungsverfahren eine umfangreiche digitale Vernetzung. Der Treiber unterstützt unter anderem AstroDIM, DALI/DEXAL/D4i und StepDIM und kann über NFC beziehungsweise DALI programmiert werden.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennleistung | 110W |
| Maximale Ausgangsleistung | 110W |
| Nenn-Eingangsspannung | 220–240V |
| AC-Eingangsspannung | 170–264V |
| DC-Eingangsspannung | 170–276V |
| Nenneingangsstrom bei 230V | 0,54A |
| Netzfrequenz | 0/50/60Hz |
| Ausgangsspannung | 65–230V |
| Ausgangsstrom | 150–1050mA |
| Standard-Ausgangsstrom | 700mA |
| Minimaler Ausgangsstrom | 35mA |
| Ausgangsstromtoleranz | ±1,5% |
| Leistungsfaktor | 0,99 / 0,95 |
| Wirkungsgrad bei Volllast | 93% |
| Netzwerk-Standby-Leistung | 0,35W |
| Gesamtklirrfaktor THD | < 5% |
LICHTTECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Anzahl Kanäle | 1 |
| Ausgangsrippelstrom | 4% bei 100Hz |
| PstLM am Ausgang | ≤ 1 |
| SVM am Ausgang | ≤ 0,4 |
| Constant Lumen Output | Ja |
TECHNISCHE DATEN
| Serie | OT DX |
| Produktbezeichnung | OT DX 110/170-240/1A0 DIMA NFC G2 CE |
| Gehäusematerial | Kunststoff |
| Schutzart | IP20 |
| Schutzklasse der Leuchte | I / II geeignet |
| Hilfsversorgung | 24V |
| LEDset | Ja |
| EAN | 6977078994354 |
INSTALLATION & KOMPATIBILITÄT
- Für LED-Module mit Konstantstromversorgung ausgelegt.
- Ausgangsstrom flexibel von 150 bis 1050mA einstellbar.
- Für Leuchten der Schutzklassen I und II geeignet.
- Maximale Kabellänge zum LED-Modul: 2m.
- Für Außenanwendungen in Leuchten mit einer Schutzart von mehr als IP54 geeignet.
- Für Außenleuchten der Schutzklassen I und II geeignet.
- Geeignet für Zhaga Book 18-Leuchten und D4i-zertifizierte Systeme.
- Die Kompatibilität des LED-Moduls mit dem definierten Ausgangsbereich des Treibers muss vor der Installation geprüft werden.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer bei Tc = 85°C | 50.000 Stunden |
| Lebensdauer bei Tc = 78°C | 85.000 Stunden |
| Lebensdauer bei Tc = 75°C | 100.000 Stunden |
| Standby-Leistung | < 0,35W |
| Überhitzungsschutz | Ja |
| Überlastschutz | Ja |
| Kurzschlussschutz | Ja |
MAẞE
| Länge | 150mm |
| Breite | 90mm |
| Höhe | 40mm |
| Befestigungslochabstand | 134mm |
| Produktgewicht | 790g |
EINSATZBEREICHE
- Straßen- und Stadtbeleuchtung
- Industrielle Beleuchtungsanlagen
- Professionelle Außenbeleuchtung
- LED-Leuchten mit Zhaga Book 18-Schnittstelle
- D4i-zertifizierte Leuchtensysteme
- Professionelle LED-Module mit Konstantstrombetrieb
BESONDERE FUNKTIONEN
- DALI-2-basierte DEXAL-Schnittstelle
- D4i-Unterstützung inklusive DALI-2-Datenkommunikation
- NFC-Programmierung für eine schnelle drahtlose Konfiguration
- AstroDIM für eine autonome zeit- und astronomiebasierte Dimmung
- StepDIM-Unterstützung mit zusätzlicher Komponente OT DX SD BOX
- DALI-2-Diagnose- und Energiedaten
- Constant Lumen Output zur langfristigen Stabilisierung des Lichtstroms
- LEDset2 zur flexiblen Einstellung des Ausgangsstroms
- Integriertes Driver Guard- und Thermomanagement
- Bis zu 10kV Überspannungsfestigkeit zwischen L/N und Erde
- Kompatibel mit Tuner4TRONIC und T4T Field App
- Notlichtbetrieb wird unterstützt
HINWEISE
- Der Treiber ist für LED-Module und nicht für den Betrieb mit herkömmlichen Lampen vorgesehen.
- Der definierte Ausgangsspannungsbereich des LED-Moduls muss innerhalb des Betriebsfensters des Treibers liegen.
- Der Treiber ist nicht für einen vorgesehenen Leerlaufbetrieb ausgelegt.
- Der Ausgang darf nicht mit einem LEDset-Kurzschluss betrieben werden.
- Bei DC-Betrieb ist eine zusätzliche Sicherung erforderlich.
- Die Installation und Inbetriebnahme darf nur entsprechend den technischen Vorgaben erfolgen.
- Bei Außenanwendungen muss der Treiber in einer ausreichend geschützten Leuchte eingesetzt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT DX 110 ist eine äußerst flexible Lösung für anspruchsvolle professionelle LED-Beleuchtung. Besonders stark ist die Kombination aus einem großen Ausgangsstrombereich von 150 bis 1050mA, 110W Leistung und umfangreichen digitalen Schnittstellen. DALI-2, DEXAL, D4i und NFC ermöglichen eine moderne, programmierbare Leuchtenarchitektur. Durch Constant Lumen Output, umfangreiche Schutzfunktionen und eine mögliche Lebensdauer von bis zu 100.000 Stunden eignet sich der Treiber insbesondere für langlebige Außen-, Straßen- und Industriebeleuchtung.
Gut zu wissen
DALI-2, D4i und DEXAL
Die DEXAL-Schnittstelle basiert auf DALI-2 und ermöglicht digitale Kommunikation, Diagnose- und Energiedaten. Damit eignet sich der Treiber für moderne, vernetzte LED-Leuchten.
NFC-Programmierung
Über NFC kann der Treiber drahtlos programmiert werden. Zusätzlich stehen Tuner4TRONIC, die T4T Field App und die Box-Programmierung zur Verfügung.
Flexibler Ausgangsstrom
Der Ausgangsstrom kann innerhalb eines großen Bereichs von 150 bis 1050mA eingestellt werden. Der Standardwert ohne angeschlossenen LEDset-Widerstand beträgt 700mA.
Für professionelle Außenbeleuchtung
Der OT DX 110 ist für Straßen- und Stadtbeleuchtung sowie Industrieanwendungen ausgelegt und kann in geeigneten Außenleuchten mit mehr als IP54 eingesetzt werden.
