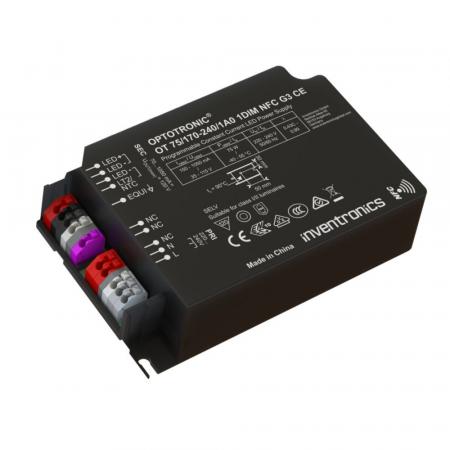

Der INVENTRONICS OT 75/170-240/1A0 1DIM NFC G3 CE ist ein leistungsstarker Konstantstrom-LED-Treiber mit 75 W für professionelle LED-Beleuchtung. Der Ausgangsstrom kann flexibel zwischen 150 und 1050 mA eingestellt werden und ermöglicht damit die Anpassung an unterschiedliche LED-Module.
Mit AstroDIM, NFC-Programmierung, Constant Lumen Output (CLO), LEDset und Driver Guard bietet der Treiber umfangreiche Funktionen für moderne Beleuchtungsanlagen. Die kompakte Bauform, der Wirkungsgrad von bis zu 92 % und der Überspannungsschutz bis 10 kV machen ihn besonders interessant für Außen-, Straßen- und Industriebeleuchtung.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennleistung | 75 W |
| Nenn-Eingangsspannung | 220–240 V AC |
| Zulässiger Eingangsspannungsbereich | 170–264 V AC |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Nenneingangsstrom bei 230 V | 0,39 A |
| Wirkungsgrad bei Volllast | 92 % |
| Leistungsfaktor | 0,43C–0,99 |
| Klirrfaktor THD | < 5 % |
| Geräteverlustleistung | 6,5 W |
| Einschaltstrom | 62 A |
| Überspannungsschutz L–N | 6 kV |
| Überspannungsschutz L/N–Erde | 10 kV |
| Max. Geräte an B10-Leitungsschutzschalter | 6 |
| Max. Geräte an B16-Leitungsschutzschalter | 10 |
LICHTTECHNISCHE DATEN
| Ausgangsspannung | 35–115 V |
| Arbeitsausgangsspannung | 120 V |
| Ausgangsstrom | 150–1050 mA |
| Mindest-Ausgangsstrom | 70 mA |
| Werkseinstellung Ausgangsstrom | 700 mA |
| Ausgangsstrom-Toleranz | ±3 % |
| Ausgangsleistung | 75 W |
| Ausgangsstrom-Ripple | < 4 % bei 100 Hz |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
TECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Serie | OT 1DIM NFC G3 |
| EAN | 6977770436367 |
| Vorgänger | 4052899631908 |
| Dimmbar | Ja |
| Dimmverfahren | AstroDIM |
| Dimm-Bereich | 10–100 % |
| Programmierschnittstelle | NFC |
| LEDset | Ja |
| Constant Lumen Output (CLO) | Programmierbar |
| Driver Guard | Ja |
| Anzahl Kanäle | 1 |
| Schutzart | IP20 |
| Schutzklasse | I / II |
| Gehäusematerial | Kunststoff |
| Gewicht | 210 g |
| DALI-2 Diagnosedaten | Nein |
| DALI-2 Energiedaten | Nein |
| Konfigurationssperre | Ja |
| Thermischer Schutz | Ja |
| Hersteller-Zulassungen | CCC, CE, ENEC, RCM, VDE |
INSTALLATION & KOMPATIBILITÄT
- Geeignet für LED-Module mit Konstantstromversorgung.
- Der Ausgangsstrom kann flexibel zwischen 150 und 1050 mA eingestellt werden.
- Die LEDset2-Funktion ermöglicht eine flexible Stromvorgabe über einen zusätzlichen Anschluss.
- Bei offenem LEDset-Anschluss beträgt der Ausgangsstrom 70 mA.
- Ein Kurzschließen des LEDset-Anschlusses ist nicht zulässig.
- Für Leuchten der Schutzklasse I und II geeignet.
- Für Außenanwendungen in Leuchten mit einer Schutzart über IP54 geeignet.
- Die maximale Kabellänge zum LED-Modul beträgt 2 m.
- Die Ausgangsleitungen sollten möglichst eng beieinander geführt werden.
- Ein Betrieb ohne Last ist nicht vorgesehen; ein Schutz gegen Betrieb ohne Last ist vorhanden.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 h bei Tc 90 °C |
| Lebensdauer | 100.000 h bei Tc 78 °C |
| Umgebungstemperatur | -40 bis +55 °C |
| Max. Temperatur am Tc-Prüfpunkt | 90 °C |
| Max. Gehäusetemperatur bei Fehler | 120 °C |
| Lagertemperatur | -40 bis +85 °C |
| Relative Luftfeuchtigkeit | 5–95 % |
| Überlastschutz | Automatisch rückstellend |
| Kurzschlussschutz | Automatisch rückstellend |
| Thermoschutz | Integriert |
MAẞE
| Länge | 123 mm |
| Breite | 79 mm |
| Höhe | 33 mm |
| Befestigungslochabstand Länge | 111 mm |
| Befestigungslochabstand Breite | 67 mm |
| Gewicht | 210 g |
| Anschlussquerschnitt Eingang | 0,2–1,5 mm² |
| Anschlussquerschnitt Ausgang | 0,2–1,5 mm² |
EINSATZBEREICHE
- Straßen- und Stadtbeleuchtung
- Industrielle Beleuchtungsanlagen
- Professionelle Außenbeleuchtung
- LED-Leuchten der Schutzklasse I und II
- Außenleuchten mit Anforderungen an flexible Stromanpassung und autonome Dimmprofile
BESONDERE FUNKTIONEN
- AstroDIM mit fünf unabhängig programmierbaren Dimmstufen für autonome Betriebsprofile
- NFC für eine schnelle drahtlose Parametrierung des LED-Treibers
- Constant Lumen Output (CLO) zur programmierbaren Kompensation des Lichtstromrückgangs
- Driver Guard mit anpassbarem thermischem Management
- Flexible Ausgangsstromeinstellung von 150 bis 1050 mA
- Hoher Überspannungsschutz bis 10 kV gegen Erde
- Doppelte Isolation zwischen Netzversorgung und LED-Ausgang
- Standby-Leistungsaufnahme unter 0,35 W
HINWEISE
Der Treiber ist für den Betrieb mit geeigneten LED-Modulen vorgesehen. Die Vorwärtsspannung der LED-Lichtquelle muss unter allen Betriebsbedingungen innerhalb des definierten Betriebsfensters liegen. Die Dimmfunktion kann über die integrierte NFC-Schnittstelle konfiguriert werden. Die Constant-Lumen-Funktion ist programmierbar. Bei der Installation sind die elektrischen, thermischen und mechanischen Vorgaben des Leuchtenherstellers zu beachten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT 75/170-240/1A0 1DIM NFC G3 CE ist eine leistungsstarke und flexible Lösung für professionelle LED-Leuchten mit 75 W. Besonders überzeugend sind der große Ausgangsstrombereich bis 1050 mA, AstroDIM und die komfortable NFC-Programmierung. CLO und Driver Guard ergänzen die Ausstattung um wichtige Funktionen für langlebige Beleuchtungsanlagen. Mit bis zu 92 % Wirkungsgrad, umfangreichen Schutzfunktionen und bis zu 100.000 Stunden Lebensdauer bei geeigneten thermischen Bedingungen eignet sich der Treiber hervorragend für anspruchsvolle Außen-, Straßen- und Industriebeleuchtung.
Gut zu wissen
75 W und großer Strombereich
Der Treiber stellt bis zu 75 W Ausgangsleistung bereit und erlaubt eine flexible Einstellung des LED-Ausgangsstroms von 150 bis 1050 mA.
NFC-Programmierung
Parameter können drahtlos über NFC angepasst werden. Für die Konfiguration stehen Tuner4TRONIC, die Tuner4TRONIC Field App und Box Programming zur Verfügung.
AstroDIM und CLO
AstroDIM ermöglicht autonome, zeitabhängige Dimmprofile mit fünf unabhängigen Stufen. CLO kann programmiert werden, um den Lichtstrom des LED-Moduls über die Betriebsdauer möglichst konstant zu halten.
