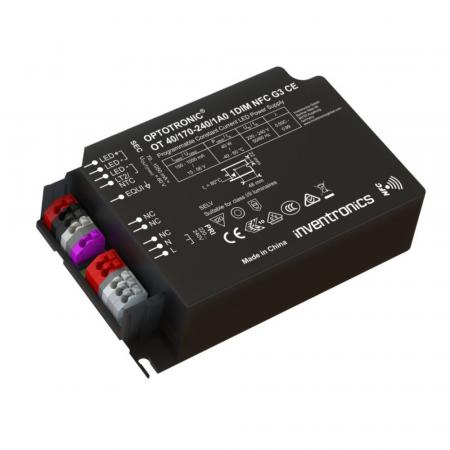

Der INVENTRONICS OT 40/170-240/1A0 1DIM NFC G3 CE ist ein kompakter Konstantstrom-LED-Treiber mit 40 W für professionelle LED-Beleuchtung. Der Ausgangsstrom kann flexibel zwischen 150 und 1050 mA eingestellt werden und ermöglicht damit die Anpassung an unterschiedliche LED-Module.
Mit AstroDIM, NFC-Programmierung, Constant Lumen Output (CLO), LEDset und Driver Guard bietet der Treiber umfangreiche Funktionen für moderne Beleuchtungsanlagen. Die kompakte Bauform, der Wirkungsgrad von bis zu 90 % und der Überspannungsschutz bis 10 kV machen ihn besonders interessant für Außen-, Straßen- und Industriebeleuchtung.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennleistung | 40 W |
| Nenn-Eingangsspannung | 220–240 V AC |
| Zulässiger Eingangsspannungsbereich | 170–264 V AC |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Nenneingangsstrom bei 230 V | 0,20 A |
| Wirkungsgrad bei Volllast | 90 % |
| Leistungsfaktor | 0,50C–0,99 |
| Klirrfaktor THD | < 5 % |
| Geräteverlustleistung | 4,5 W |
| Einschaltstrom | 31 A bei 186 µs |
| Überspannungsschutz L–N | 6 kV |
| Überspannungsschutz L/N–Erde | 10 kV |
| Max. Geräte an B10-Leitungsschutzschalter | 18 |
| Max. Geräte an B16-Leitungsschutzschalter | 30 |
LICHTTECHNISCHE DATEN
| Ausgangsspannung | 15–56 V |
| Arbeitsausgangsspannung | 60 V |
| Ausgangsstrom | 150–1050 mA |
| Mindest-Ausgangsstrom | 70 mA |
| Werkseinstellung Ausgangsstrom | 700 mA |
| Ausgangsstrom-Toleranz | ±3 % |
| Ausgangsleistung | 40 W |
| Ausgangsstrom-Ripple | < 4 % bei 100 Hz |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
TECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Serie | OT 1DIM NFC G3 |
| EAN | 6977770436329 |
| Dimmbar | Ja |
| Dimmverfahren | AstroDIM |
| Dimm-Bereich | 10–100 % |
| Programmierschnittstelle | NFC |
| LEDset | Ja |
| Constant Lumen Output (CLO) | Programmierbar |
| Driver Guard | Ja |
| Anzahl Kanäle | 1 |
| Schutzart | IP20 |
| Schutzklasse | I / II |
| Gehäusematerial | Kunststoff |
| Gewicht | 210 g |
| Elektrischer Anschluss | Push-in |
| DALI-2 Diagnosedaten | Nein |
| DALI-2 Energiedaten | Nein |
| Konfigurationssperre | Ja |
| Hersteller-Zulassungen | CCC, CE, ENEC, RCM, VDE |
INSTALLATION & KOMPATIBILITÄT
- Geeignet für LED-Module mit Konstantstromversorgung.
- Der Ausgangsstrom kann flexibel zwischen 150 und 1050 mA eingestellt werden.
- Die LEDset2-Funktion ermöglicht die flexible Stromvorgabe über einen zusätzlichen Anschluss.
- Bei offenem LEDset-Anschluss beträgt der Ausgangsstrom 70 mA.
- Ein Kurzschließen des LEDset-Anschlusses ist nicht zulässig.
- Für Leuchten der Schutzklasse I und II geeignet.
- Für Außenanwendungen in Leuchten mit einer Schutzart über IP54 geeignet.
- Die maximale Kabellänge zum LED-Modul beträgt 2 m. Die Ausgangsleitungen sind möglichst eng beieinander zu führen.
- Der Treiber ist nicht für den dauerhaften Betrieb ohne Last vorgesehen, verfügt jedoch über einen No-Load-Schutz.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 h bei Tc 80 °C |
| Lebensdauer | 100.000 h bei Tc 68 °C |
| Umgebungstemperatur | -40 bis +60 °C |
| Max. Temperatur am Tc-Prüfpunkt | 80 °C |
| Max. Gehäusetemperatur bei Fehler | 120 °C |
| Lagertemperatur | -40 bis +85 °C |
| Relative Luftfeuchtigkeit | 5–95 % |
| Überlastschutz | Automatisch rückstellend |
| Kurzschlussschutz | Automatisch rückstellend |
| Thermoschutz | Integriert |
MAẞE
| Länge | 123 mm |
| Breite | 79 mm |
| Höhe | 33 mm |
| Befestigungslochabstand Länge | 111 mm |
| Befestigungslochabstand Breite | 67 mm |
| Gewicht | 210 g |
| Anschlussquerschnitt Eingang | 0,2–1,5 mm² |
| Anschlussquerschnitt Ausgang | 0,2–1,5 mm² |
EINSATZBEREICHE
- Straßen- und Stadtbeleuchtung
- Industrielle Beleuchtungsanlagen
- Professionelle Außenbeleuchtung
- LED-Leuchten der Schutzklasse I und II
- Außenleuchten mit Anforderungen an flexible Stromanpassung und autonome Dimmprofile
BESONDERE FUNKTIONEN
- AstroDIM mit fünf unabhängig programmierbaren Dimmstufen für autonome Betriebsprofile
- NFC für eine schnelle drahtlose Parametrierung des LED-Treibers
- Constant Lumen Output (CLO) zur programmierbaren Kompensation des Lichtstromrückgangs
- Driver Guard mit anpassbarem thermischem Management
- Flexible Ausgangsstromeinstellung von 150 bis 1050 mA
- Hoher Überspannungsschutz bis 10 kV gegen Erde
- Doppelte Isolation zwischen Netzversorgung und LED-Ausgang
- Standby-Leistungsaufnahme unter 0,35 W
HINWEISE
Der Treiber ist für den Betrieb mit geeigneten LED-Modulen vorgesehen. Die Vorwärtsspannung der LED-Lichtquelle muss unter allen Betriebsbedingungen innerhalb des definierten Ausgangsbereichs liegen. Die Dimmfunktion und programmierbare Funktionen können über NFC konfiguriert werden. Bei der Installation sind die elektrischen, thermischen und mechanischen Vorgaben des Leuchtenherstellers zu beachten.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT 40/170-240/1A0 1DIM NFC G3 CE ist eine vielseitige Lösung für professionelle LED-Leuchten mit 40 W Leistung. Besonders überzeugend sind der große Einstellbereich von 150 bis 1050 mA, AstroDIM und die komfortable NFC-Programmierung. CLO und Driver Guard erweitern die Funktionalität zusätzlich. Mit 90 % Wirkungsgrad, umfangreichen Schutzfunktionen und bis zu 100.000 Stunden Lebensdauer bei geeigneten thermischen Bedingungen bietet der Treiber eine ausgewogene Kombination aus Effizienz, Flexibilität und Langlebigkeit.
Gut zu wissen
40 W und großer Strombereich
Der Treiber stellt bis zu 40 W Ausgangsleistung bereit und erlaubt eine flexible Einstellung des LED-Ausgangsstroms von 150 bis 1050 mA.
NFC-Programmierung
Parameter können drahtlos über NFC angepasst werden. Für die Konfiguration stehen Tuner4TRONIC, die Tuner4TRONIC Field App und Box Programming zur Verfügung.
AstroDIM und CLO
AstroDIM ermöglicht autonome, zeitabhängige Dimmprofile. CLO kann programmiert werden, um den Lichtstrom des LED-Moduls über die Betriebsdauer möglichst konstant zu halten.
