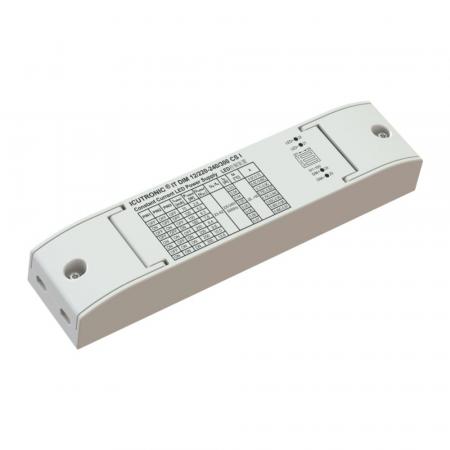

Der INVENTRONICS IT DIM 12/220-240/300 CS I ist ein kompakter Konstantstrom-LED-Treiber für dimmbare Innenbeleuchtung. Über die 0–10V-Schnittstelle lässt sich die angeschlossene LED-Beleuchtung komfortabel von 1 bis 100 % dimmen und bei Bedarf bis zum Ausschalten herunterregeln.
Der Ausgangsstrom kann über einen DIP-Schalter in acht Stufen zwischen 70 und 300mA gewählt werden. Mit SELV-Ausführung, geringer Baugröße und einer Ausgangsleistung bis 12,6W eignet sich der Treiber besonders für Downlights, flache Leuchten und dekorative Beleuchtung.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 220–240V AC |
| Netzfrequenz | 50/60Hz |
| Eingangsspannungsbereich | 198–264V AC |
| Nenn-Eingangsstrom bei 230V | 0,07A |
| Leistungsfaktor | 0,50C–0,97 |
| Wirkungsgrad bei Volllast | 83% |
| Geräteverlustleistung | 2,3W |
| Einschaltstrom | 20A |
| Überspannungsschutz L-N | 1kV |
| Überspannungsschutz L/N-Erde | 2kV |
| Ausgangsspannung | 23–42V |
| Maximale Arbeitsspannung am Ausgang | 60V |
| Ausgangsstrom | 70 / 120 / 150 / 180 / 200 / 230 / 250 / 300mA |
| Werkseinstellung | 300mA |
| Ausgangsstromtoleranz | ±5% |
| Ausgangsleistung | 2,3–12,6W |
| Maximale Ausgangsleistung | 12,6W |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Dimm-Schnittstelle | 0–10V |
| Dimmbereich | 1–100% |
| Dimmverfahren | Amplitudenmodulation |
| Ausgangswelligkeit bei 100Hz | <3% |
| PstLM | ≤1 |
| SVM | ≤0,4 |
| Dimmen bis AUS | Ja |
TECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Produktfamilie | IT DIM CS I |
| SELV | Ja |
| Galvanische Trennung Primär/Sekundär | SELV |
| Galvanische Trennung Dimmung/Netz | Doppelt |
| Galvanische Trennung Dimmung/Ausgang | Basis |
| Programmierschnittstelle | DIP-Schalter |
| Anzahl Kanäle | 1 |
| Konstantlichtstromfunktion | Nein |
| Schutzart | IP20 |
| Geeignet für Schutzklasse | I / II |
| Geeignet für Notbeleuchtung | Nein |
| Anschluss Eingang | Push-Klemme |
| Anschluss Ausgang | Push-Klemme |
| Durchverdrahtung | Nein |
INSTALLATION & KOMPATIBILITÄT
- Für dimmbare LED-Leuchten mit passendem Konstantstrom-LED-Modul geeignet.
- Geeignet für Downlights und flache Leuchten.
- Geeignet für dekorative Beleuchtung in Innenräumen.
- Geeignet für Büros, Verkaufsflächen, Gastronomie, Hotellerie und Wohnbereiche.
- Für SELV-Installationen im Innenbereich geeignet.
- Für Leuchten der Schutzklassen I und II geeignet.
- Der passende Ausgangsstrom wird über den DIP-Schalter ausgewählt.
- Die maximale Kabellänge zum LED-Modul beträgt 2m.
LEBENSDAUER & NACHHALTIGKEIT
| ECG-Lebensdauer | 50.000h |
| Umgebungstemperatur | -20 bis +50°C |
| Maximale Temperatur am Tc-Messpunkt | 75°C |
| Maximale Gehäusetemperatur im Fehlerfall | 110°C |
| Lagerungstemperatur | -40 bis +85°C |
| Zulässige relative Luftfeuchtigkeit | 5–85% |
| Überhitzungsschutz | Automatisch rückstellend |
| Überlastschutz | Automatisch rückstellend |
| Kurzschlussschutz | Automatisch rückstellend |
MAẞE
| Länge | 130mm |
| Breite | 30mm |
| Höhe | 20mm |
| Befestigungslochabstand Länge | 115,5mm |
| Befestigungslochabstand Breite | 14,5mm |
| Gewicht | 68,5g |
EINSATZBEREICHE
- Downlights
- Flache LED-Leuchten
- Dekorative Innenbeleuchtung
- Büros
- Wohnbereiche
- Hotels und Gastronomie
- Einzelhandel und Verkaufsflächen
- Museen und repräsentative Innenbereiche
BESONDERE FUNKTIONEN
- 0–10V-Dimmung
- Dimmbereich von 1–100%
- Dimmen bis zum vollständigen Ausschalten
- Acht wählbare Ausgangsströme per DIP-Schalter
- Kompaktes Gehäuse für beengte Einbausituationen
- Geringe Ausgangswelligkeit von unter 3%
- SELV-Ausführung
- Automatisch rückstellender Überhitzungs-, Überlast- und Kurzschlussschutz
HINWEISE
- Der gewünschte Ausgangsstrom wird vor der Inbetriebnahme über den DIP-Schalter eingestellt.
- Der Treiber ist nicht für den Dauerbetrieb ohne angeschlossene Last vorgesehen.
- Für Notbeleuchtung ist dieses Modell laut Hersteller nicht vorgesehen.
- Die maximale Kabellänge zwischen Treiber und LED-Modul beträgt 2m.
- Der Treiber besitzt die Schutzart IP20 und ist daher für trockene Innenbereiche vorgesehen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS IT DIM 12 ist eine interessante Lösung für kompakte, dimmbare LED-Anwendungen. Die acht per DIP-Schalter wählbaren Ausgangsströme ermöglichen eine flexible Anpassung an unterschiedliche LED-Module. Besonders praktisch sind die kompakte Bauform, die 0–10V-Steuerung und die Möglichkeit, bis auf 0% herunterzudimmen.
Gut zu wissen
Acht Stromstufen
Der Ausgangsstrom kann zwischen 70 und 300mA in acht festen Stufen über den integrierten DIP-Schalter ausgewählt werden.
0–10V-Dimmung
Die LED-Beleuchtung kann über eine 0–10V-Steuerschnittstelle von 1 bis 100% gedimmt und bis zum Ausschalten heruntergeregelt werden.
Kompakt für enge Einbausituationen
Mit nur 130 × 30 × 20mm eignet sich der Treiber auch für Leuchten mit begrenztem Einbauraum.
