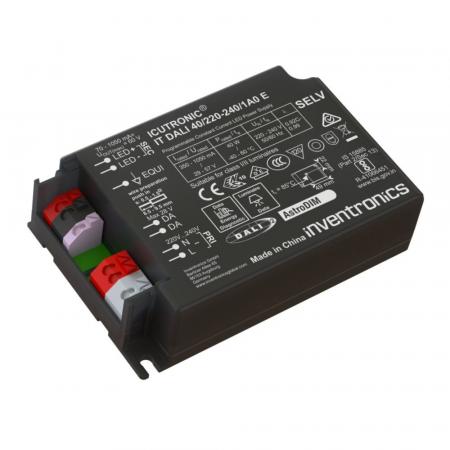

Der INVENTRONICS IT DALI 40/220-240/1A0 E ist ein professioneller Konstantstrom-LED-Treiber mit 40 W Ausgangsleistung. Er wurde für anspruchsvolle LED-Beleuchtungssysteme entwickelt und kombiniert eine flexible Stromeinstellung mit moderner DALI-2-Steuerung.
Mit DALI-2, AstroDIM und einer programmierbaren Constant-Lumen-Output-Funktion bietet der Treiber vielseitige Möglichkeiten für moderne Außen-, Straßen- und Industriebeleuchtung. Der Ausgangsstrom lässt sich im Bereich von 200 bis 1050 mA flexibel konfigurieren.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 220–240 V AC |
| Zulässiger Eingangsspannungsbereich | 198–264 V AC |
| Netzfrequenz | 50/60 Hz |
| Nenn-Eingangsstrom bei 230 V | 0,20 A |
| Ausgangsleistung | 40 W |
| Ausgangsspannung | 29–57 V |
| Arbeits-Ausgangsspannung | 60 V |
| Ausgangsstrom | 350–1050 mA |
| Einstellbarer Ausgangsstrom | 200–1050 mA |
| Standard-Ausgangsstrom | 700 mA |
| Wirkungsgrad bei Volllast | 90,5 % |
| Leistungsfaktor | 0,92C–0,99 |
| THD | < 10 % |
| Standby-/Geräteverlust | 6,5 W Geräteverlust bei Volllast |
| Einschaltstrom | 28 A |
LICHTTECHNISCHE DATEN
| Technologie | Konstantstrom-LED-Treiber |
| Dimmbar | Ja |
| Dimmverfahren | DALI-2 / AstroDIM |
| Dimmumfang | 10–100 % |
| Physikalischer Mindest-Dimmstrom | 70 mA |
| Ausgangsstromtoleranz | ±5 % |
| Ausgangsrippel | < ±5 % bei 100 Hz |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
TECHNISCHE DATEN
| Produktbezeichnung | IT DALI 40/220-240/1A0 E |
| Hersteller | INVENTRONICS |
| EAN | 6937186112477 |
| DALI-2 | Ja, inklusive Diagnose- und Energiedaten |
| DALI-2 Teile | 251, 252 und 253 |
| Constant Lumen Output (CLO) | Programmierbar |
| LEDset | Nein |
| Anzahl Kanäle | 1 |
| Schutzart | IP20 |
| Schutzklasse | I / II |
| Überhitzungsschutz | Ja |
| Überlastschutz | Automatisch reversibel |
| Kurzschlussschutz | Ja |
| Leerlauffestigkeit | Ja |
| Max. Leitungslänge zum LED-Modul | 2,0 m |
| Gehäusematerial | Kunststoff |
| Herstellergarantie | 5 Jahre |
INSTALLATION & KOMPATIBILITÄT
- Für LED-Module mit einer Vorwärtsspannung innerhalb des angegebenen Betriebsbereichs geeignet.
- Geeignet für Leuchten der Schutzklasse I und II.
- Für Außenleuchten mit einer Schutzart von über IP54 geeignet.
- DALI-2 ermöglicht eine digitale Steuerung und Überwachung des Treibers.
- Die Programmierung erfolgt über DALI beziehungsweise Tuner4TRONIC.
- Der Treiber ist für den Betrieb mit einer einzelnen LED-Ausgangskanal-Konfiguration ausgelegt.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 h bei Tc 75 °C / bis zu 100.000 h bei Tc 65 °C |
| Umgebungstemperatur | -40 bis +60 °C |
| Max. Tc-Temperatur | 85 °C |
| Max. Gehäusetemperatur bei Fehler | 120 °C |
| Zulässige Luftfeuchtigkeit im Betrieb | 5–85 %, nicht kondensierend |
| Lagerungstemperatur | -25 bis +85 °C |
MAẞE
| Länge | 103,1 mm |
| Breite | 67,0 mm |
| Höhe | 29,5 mm |
| Befestigungslochabstand Länge | 94,0 mm |
| Befestigungslochabstand Breite | 58,0 mm |
| Gewicht | 140 g |
| Leiterquerschnitt Eingang/Ausgang | 0,2–1,5 mm² |
EINSATZBEREICHE
- Straßen- und Stadtbeleuchtung
- Professionelle Außenbeleuchtung
- Industriebeleuchtung
- LED-Leuchten mit DALI-2-Steuerung
- Leuchten der Schutzklasse I und II
BESONDERE FUNKTIONEN
- DALI-2-zertifiziert mit Unterstützung für Luminaire Data, Diagnose- und Energiedaten
- AstroDIM für zeit- beziehungsweise profilbasierte Dimmverläufe
- Programmierbare Constant-Lumen-Output-Funktion zur Kompensation des Lichtstromrückgangs
- Flexible Ausgangsstromeinstellung von 200 bis 1050 mA
- Hohe Überspannungsfestigkeit bis 6 kV zwischen L und N sowie bis 10 kV gegen Erde
- Programmierung und Parametrierung über DALI und Tuner4TRONIC
- Konfigurationssperre zum Schutz vor unbeabsichtigten Änderungen
HINWEISE
Der LED-Treiber ist für den Betrieb mit LED-Modulen vorgesehen. Die Vorwärtsspannung des angeschlossenen LED-Moduls muss auch während des Dimmens innerhalb des definierten Betriebsfensters liegen.
Die Constant-Lumen-Funktion ist werkseitig deaktiviert und kann bei Bedarf programmiert werden. Die Ausgangsleitungen sollten möglichst eng beieinander geführt werden, um die Systemverträglichkeit und Störfestigkeit zu unterstützen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS IT DALI 40/220-240/1A0 E ist eine sehr vielseitige Lösung für professionelle LED-Leuchten. Besonders überzeugend sind die Kombination aus DALI-2, AstroDIM, programmierbarem Ausgangsstrom und CLO sowie die hohe Überspannungsfestigkeit. Durch den weiten Temperaturbereich und die lange Lebensdauer eignet sich der Treiber auch für anspruchsvolle Außen- und Industrieanwendungen.
Gut zu wissen
Flexibel einstellbarer LED-Strom
Der Ausgangsstrom kann innerhalb des zulässigen Bereichs von 200 bis 1050 mA programmiert werden. Dadurch lässt sich der Treiber flexibel an unterschiedliche LED-Module und Leuchtenkonzepte anpassen.
DALI-2 für moderne Lichtsteuerung
Dank DALI-2 stehen neben der Dimmbarkeit auch Diagnose-, Energie- und Leuchtendaten zur Verfügung. Dadurch eignet sich der Treiber besonders für professionell vernetzte Beleuchtungsanlagen.
Für anspruchsvolle Anwendungen
Mit einem Umgebungstemperaturbereich von -40 bis +60 °C, bis zu 100.000 Stunden Lebensdauer und einer Überspannungsfestigkeit bis 10 kV ist der IT DALI für langlebige und robuste Beleuchtungslösungen ausgelegt.
