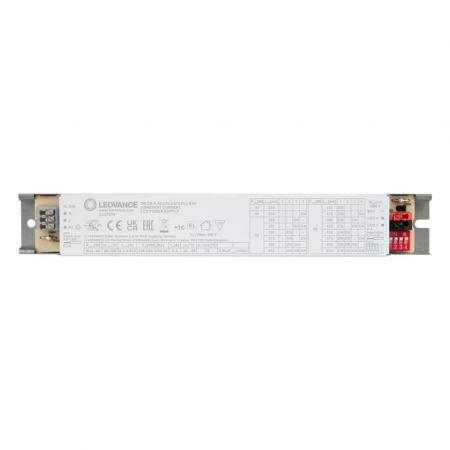

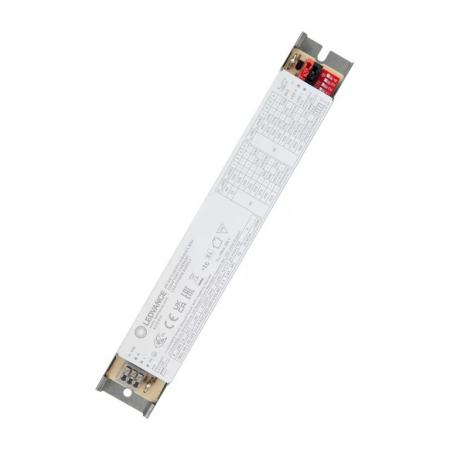

Der LEDVANCE DR DS-P 40W LED-Treiber ist ein professioneller Konstantstrom-Treiber für LED-Leuchten und LED-Module. Seine besondere Stärke liegt in der flexiblen Anpassbarkeit: Über den integrierten DIP-Schalter stehen 16 verschiedene Ausgangsströme zur Verfügung, die in 25-mA-Schritten eingestellt werden können.
Mit einem Ausgangsstrom von 100 bis 475 mA und einer Ausgangsspannung von 40 bis 220 V lässt sich der Treiber für unterschiedliche LED-Systeme einsetzen. Gleichzeitig sorgen eine hohe Effizienz von bis zu 92 % und eine geringe Restwelligkeit von nur 5 % für einen zuverlässigen und komfortablen Betrieb.
ELEKTRISCHE & LEISTUNGSDATEN
| Nennausgangsleistung | 42 W |
| Ausgangsspannung | 40–220 V |
| Nennausgangsstrom | 100–475 mA |
| Werkseinstellung | 100 mA |
| Eingangsspannung AC | 198–264 V |
| Eingangsspannung DC | 180–270 V |
| Nennstrom | 0,21 A |
| Ausgangsstromtoleranz | ±4,5 % |
| Ausgangs-Rippelstrom | 5 % bei 100 Hz und 120 Hz |
| Leistungsfaktor | > 0,97 |
| THD | 10 % |
| Wirkungsgrad | 92 % |
| Geräteverlustleistung | 5 W |
| Einschaltstrom | 20 A bei 230 V AC |
| Überspannungsfestigkeit | 2 kV L/N gegen Erde; 1 kV L/N |
TECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Serie | DR DS-P |
| Artikelbezeichnung | DR DS-P -40/220-240/475 L NSV |
| Anwendungsbereich | LED-Leuchten und LED-Module |
| Schutzklasse | I |
| Schutzart | IP20 |
| Ausgangsanschluss | Federkraftklemme |
| Kabelquerschnitt Eingang | 0,5–1,5 mm² |
| Kabelquerschnitt Ausgang | 0,5–1,5 mm² |
| Abisolierlänge Eingang | 8 mm |
| Abisolierlänge Ausgang | 8 mm |
| Vorverdrahtet | Nein |
| Dimmbarkeit | Nein |
| Garantie | 5 Jahre Herstellergarantie |
| Zertifizierungen | CE, ENEC, UKCA, EAC, EL |
| Normen | EN 61347-1, EN 61347-2-13, EN 62384, EN 55015, EN 61000-3-2, EN 61547 |
MAẞE
| Länge | 211 mm |
| Breite | 31 mm |
| Höhe | 22 mm |
| Befestigungslochabstand | 200 mm |
| Gewicht | 139 g |
EINSATZBEREICHE
- Lineare LED-Beleuchtung in Büros und Bildungseinrichtungen
- Industrie- und Lagerbereiche
- Verkaufsflächen und Retail-Anwendungen
- Professionelle LED-Leuchten der Schutzklasse I
- Innenbereiche ohne SELV-Anforderungen
- Notbeleuchtungsanlagen
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | Bis zu 100.000 Stunden |
| Lagertemperatur | −40 bis +85 °C |
| Umgebungstemperatur | Herstellerabhängig gemäß Installationsbedingungen |
| Rippelstrom | Nur 5 % |
| Überspannungsschutz | Bis 2 kV L/N gegen Erde und 1 kV L/N |
BESONDERE FUNKTIONEN
- 16 Stromstufen: Der Ausgangsstrom lässt sich direkt am Gerät über DIP-Schalter konfigurieren.
- Feine Einstellung: Die Stromstufen sind in 25-mA-Schritten ausgeführt.
- Großer Einstellbereich: 100 bis 475 mA ermöglichen die Anpassung an zahlreiche LED-Module.
- Geringes Flackern: Die geringe Restwelligkeit unterstützt eine hochwertige Lichtqualität und einen angenehmen visuellen Komfort.
- Hohe Effizienz: Der Wirkungsgrad beträgt bis zu 92 % bei Volllast.
- Zhaga-Geometrie: Die Bauform orientiert sich an der Zhaga-Spezifikation.
- Notbeleuchtung: Der Treiber kann in Notbeleuchtungsanlagen gemäß IEC 61347-2-13, Anhang J, eingesetzt werden.
INSTALLATION & KOMPATIBILITÄT
Der LEDVANCE DR DS-P wird mit 220–240 V Netzspannung betrieben und ist für LED-Leuchten sowie LED-Module mit Konstantstromversorgung vorgesehen. Vor der Installation müssen Ausgangsstrom, Ausgangsspannung und Leistungsbereich des angeschlossenen LED-Moduls mit den Einstellungen des Treibers abgeglichen werden.
Die elektrische Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Der Treiber ist für Leuchten der Schutzklasse I sowie für geeignete Non-SELV-Installationen im Innenbereich ausgelegt.
HINWEISE
- Der Treiber ist nicht dimmbar.
- Die Werkseinstellung des Ausgangsstroms beträgt 100 mA.
- Der Ausgangsstrom muss passend zum verwendeten LED-Modul eingestellt werden.
- Die maximal zulässige Ausgangsspannung beträgt 220 V.
- Die maximale Anzahl anschließbarer Treiber pro Sicherungsautomat ist abhängig von Charakteristik und Nennstrom des Automaten.
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal vorgenommen werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der LEDVANCE DR DS-P überzeugt durch seine hohe Flexibilität und die präzise Anpassbarkeit an unterschiedliche LED-Module. Besonders praktisch sind die 16 DIP-Schalter-Stufen mit 25-mA-Schritten, wodurch sich der passende Betriebsstrom direkt am Gerät einstellen lässt. Die Kombination aus hoher Effizienz, geringer Restwelligkeit, langer Lebensdauer und 5 Jahren Herstellergarantie macht den Treiber zu einer interessanten Lösung für professionelle lineare LED-Beleuchtung.
Gut zu wissen
Warum ist der richtige Konstantstrom wichtig?
LED-Module benötigen einen exakt auf ihre Konstruktion abgestimmten Betriebsstrom. Ein Konstantstrom-Treiber stellt diesen Strom kontrolliert bereit und ermöglicht dadurch einen stabilen und zuverlässigen Betrieb der angeschlossenen LEDs.
DIP-Schalter für flexible Anpassung
Der DR DS-P verfügt über 16 verschiedene Stromstufen. Der Ausgangsstrom kann in 25-mA-Schritten zwischen 100 und 475 mA eingestellt werden. Dadurch lässt sich derselbe Treibertyp für unterschiedliche LED-Module verwenden.
Geringe Restwelligkeit
Die Ausgangs-Restwelligkeit beträgt lediglich 5 %. Dies unterstützt eine hochwertige Lichtqualität und trägt zu einem angenehmen visuellen Eindruck der angeschlossenen LED-Beleuchtung bei.
Für professionelle LED-Beleuchtung
Der Treiber ist speziell für professionelle Anwendungen in Büros, Bildungseinrichtungen, Industrie, Lagerbereichen und im Retail konzipiert. Auch der Einsatz in geeigneten Notbeleuchtungsanlagen ist vorgesehen.
