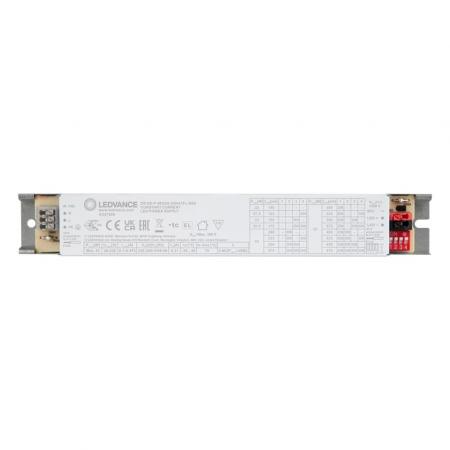

Der LEDVANCE DR DS-P 40W LED-Treiber ist ein flexibler Konstantstrom-Treiber für professionelle LED-Leuchten und LED-Module. Über den integrierten DIP-Schalter lässt sich der Ausgangsstrom in 25-mA-Schritten an unterschiedliche LED-Systeme anpassen. Dadurch eignet sich der Treiber besonders für vielseitige lineare Beleuchtungslösungen.
Mit einem einstellbaren Ausgangsstrom von 100 bis 475 mA, einer Eingangsspannung von 198–264 V AC beziehungsweise 180–270 V DC und einem hohen Leistungsfaktor von über 0,97 bietet der Treiber eine zuverlässige Basis für professionelle LED-Anwendungen. Die geringe Restwelligkeit von unter 5 % unterstützt dabei eine angenehme Lichtqualität.
ELEKTRISCHE & LEISTUNGSDATEN
| Nenn-Ausgangsleistung | 42 W |
| Ausgangsleistung Produktklasse | 40 W |
| Eingangsspannung AC | 198–264 V |
| Eingangsspannung DC | 180–270 V |
| Nennstrom | 0,21 A |
| Ausgangsspannung | 40–220 V |
| Ausgangsstrom | 100–475 mA |
| Werkseinstellung | 100 mA |
| Einstellung | 16 Ausgangsströme über DIP-Schalter |
| Einstellschritte | 25 mA |
| Leistungsfaktor | > 0,97 |
| THD | 10 % |
| Wirkungsgrad | 92 % |
| Geräteverlustleistung | 5 W |
| Einschaltstrom | 20 A bei 230 V AC |
| Überspannungsschutz | 2 kV L/N gegen Erde; 1 kV L/N |
TECHNISCHE DATEN
| Produkttyp | Konstantstrom-LED-Treiber |
| Serie | DR DS-P |
| Anwendung | LED-Leuchten und LED-Module |
| Schutzklasse | I |
| Schutzart | IP20 |
| Gehäuse | Metall |
| Gehäusefarbe | Weiß |
| Anschluss Ausgang | Push-Terminal |
| Kabelquerschnitt Eingang | 0,5–1,5 mm² |
| Kabelquerschnitt Ausgang | 0,5–1,5 mm² |
| Max. Kabellänge zum LED-Modul | 2,0 m |
| Dimmbar | Nein |
| Überhitzungsschutz | Ja |
| Überlastschutz | Ja |
| Kurzschlussschutz | Ja |
| Notbeleuchtung | Geeignet |
| Zhaga | Geometrie gemäß Zhaga-Spezifikation |
MAẞE
| Länge | 211 mm |
| Breite | 31 mm |
| Höhe | 22 mm |
| Befestigungslochabstand | 200 mm |
| Gewicht | 139 g |
EINSATZBEREICHE
- Lineare LED-Beleuchtung in Büros und Bildungseinrichtungen
- Industrie- und Lagerbereiche
- Verkaufsflächen und Retail-Anwendungen
- Professionelle LED-Leuchten mit Schutzklasse I
- Innenbereiche ohne SELV-Anforderungen
- Installationen für die Notbeleuchtung
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer LED-Treiber | Bis zu 100.000 Stunden |
| Schaltzyklen | 100.000 |
| Lagertemperatur | −40 bis +85 °C |
| Umgebungstemperatur Betrieb | −25 bis +50 °C |
| Max. Gehäusetemperatur am tc-Punkt | 70 °C |
| Recyclingfähigkeit | Produkt und Verpackung größtenteils recycelbar |
BESONDERE FUNKTIONEN
- 16 Stromstufen: Der Ausgangsstrom kann flexibel über den DIP-Schalter eingestellt werden.
- 100–475 mA: Großer Einstellbereich für unterschiedliche LED-Module und Leuchtenkonzepte.
- Geringes Flickern: Eine Restwelligkeit von unter 5 % unterstützt eine hochwertige und komfortable Lichtqualität.
- Hohe Effizienz: Der Wirkungsgrad beträgt bis zu 92 %.
- Schutzfunktionen: Überhitzungs-, Überlast- und Kurzschlussschutz sind integriert.
- Professionelle Qualität: ENEC-zertifiziert und nach relevanten Normen für LED-Treiber ausgelegt.
INSTALLATION & KOMPATIBILITÄT
Der Treiber ist für den Einsatz mit LED-Leuchten und LED-Modulen vorgesehen und wird mit 220–240 V Netzspannung betrieben. Die elektrische Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Der Ausgangsstrom muss passend zum angeschlossenen LED-Modul eingestellt werden.
HINWEISE
- Der Treiber ist nicht dimmbar.
- Vor der Installation müssen Ausgangsstrom, Ausgangsspannung und Leistungsbereich mit dem angeschlossenen LED-Modul abgeglichen werden.
- Die maximale Kabellänge zwischen Treiber und LED-Modul beträgt 2,0 m.
- Der Treiber ist für Schutzklasse-I-Leuchten geeignet.
- Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der LEDVANCE DR DS-P überzeugt vor allem durch seine hohe Flexibilität. Der große Einstellbereich von 100 bis 475 mA ermöglicht die Anpassung an zahlreiche LED-Module, während die 16 DIP-Schalter-Einstellungen eine präzise Konfiguration ermöglichen. Hinzu kommen eine lange Lebensdauer, umfangreiche Schutzfunktionen und eine geringe Restwelligkeit. Für professionelle lineare LED-Beleuchtung ist dieser Treiber daher eine vielseitig einsetzbare und technisch überzeugende Lösung.
Gut zu wissen
Konstantstrom ist entscheidend für LED-Module
LED-Module benötigen einen exakt passenden Betriebsstrom. Ein Konstantstrom-Treiber stellt diesen Strom innerhalb seines vorgesehenen Regelbereichs bereit und trägt dadurch zu einem stabilen und zuverlässigen Betrieb der LEDs bei.
DIP-Schalter für flexible Anpassung
Der DR DS-P bietet 16 verschiedene Stromstufen. Über den DIP-Schalter lässt sich der Ausgangsstrom in 25-mA-Schritten konfigurieren. Dadurch kann ein einzelner Treibertyp für unterschiedliche LED-Module eingesetzt werden.
Geringe Restwelligkeit
Die Restwelligkeit des Ausgangsstroms liegt laut Hersteller bei maximal 5 %. Das unterstützt eine hohe Lichtqualität und einen angenehmen visuellen Eindruck der angeschlossenen LED-Beleuchtung.
Für professionelle Anwendungen
Mit seiner langen Lebensdauer von bis zu 100.000 Stunden, dem IP20-Gehäuse und den integrierten Schutzfunktionen eignet sich der Treiber besonders für professionelle LED-Beleuchtung in Büro, Bildung, Industrie, Lager und Retail.
