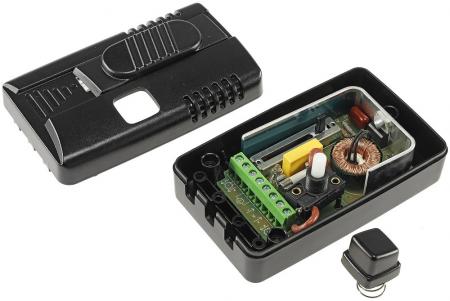

ChiliTec 23522 Fußdimmer mit Schalter für LED 3–100W und Halogen 75–300W, 230V, Phasenanschnitt
Der ChiliTec 23522 kombiniert einen praktischen Fußschalter mit einer integrierten Dimmfunktion und ermöglicht damit eine komfortable Steuerung geeigneter Leuchten direkt über das Fußbedienelement. Besonders bei Steh- und Leseleuchten lässt sich die Beleuchtung bequem ein- und ausschalten oder an die gewünschte Helligkeit anpassen.
Der Phasenanschnittsdimmer ist für dimmbare LED-Leuchten und LED-Leuchtmittel von 3 bis 100W geeignet. Für Glüh- und Halogenlampen steht ein Leistungsbereich von 75 bis 300W zur Verfügung.
Besonders praktisch sind die zwei getrennten Ausgänge: Ein Ausgang dient ausschließlich zum Ein- und Ausschalten, während der zweite Ausgang für den Dimm-Betrieb vorgesehen ist. Dadurch kann der Fußdimmer flexibel in unterschiedlichen Beleuchtungssituationen eingesetzt werden.
ELEKTRISCHE & LEISTUNGSDATEN
| Betriebsspannung | 230V AC |
| Netzfrequenz | 50Hz |
| Dimmverfahren | Phasenanschnitt |
| LED-Leistung | 3–100W |
| Glüh- und Halogenlampen | 75–300W |
| Maximale Anschlussleistung | 300W |
| Sicherung | 2A / 250V, austauschbar |
FUNKTIONEN
- Fußdimmer mit integriertem Schalter
- Geeignet für dimmbare LED-Leuchten und LED-Leuchtmittel
- Geeignet für Glühlampen und Halogenlampen
- Phasenanschnittsdimmer
- 2 getrennte Ausgänge
- 1 Ausgang ausschließlich für Ein/Aus
- 1 Ausgang ausschließlich für den Dimm-Betrieb
- Bedienung über einen praktischen Schieberegler
ANSCHLUSS
| Anschluss | 6-polige Anschlussleiste |
| Elektrische Anschlüsse | L / N / PE |
| Max. Leitungsdurchmesser | 6,5mm |
| Ausgänge | 1 × schaltbar, 1 × dimmbar |
TECHNISCHE DATEN
| Artikelnummer | 23522 |
| Produkttyp | Fußdimmer mit Schalter |
| Ausführung | Phasenanschnittsdimmer |
| Gehäuse | Kunststoff |
| Einsatzbereich | Innenbereich |
| Schutzart | IP20 |
| Abmessungen B × L × H | 103 × 60 × 32mm |
EINSATZBEREICHE
- Stehleuchten
- Leseleuchten
- Deckenfluter
- Leuchten mit dimmbaren LED-Leuchtmitteln
- Leuchten mit dimmbaren Halogenlampen
- Beleuchtung im Wohn- und Innenbereich
HINWEISE
Der Dimmer ist ausschließlich für den Betrieb an 230V/50Hz vorgesehen. Für die Dimmfunktion müssen die eingesetzten LED-Leuchten beziehungsweise LED-Leuchtmittel ausdrücklich dimmbar und mit dem Phasenanschnittverfahren kompatibel sein.
Bei LED-Leuchtmitteln sollte außerdem die vom Hersteller angegebene Mindestlast beziehungsweise der zulässige Dimmbereich berücksichtigt werden. Nicht dimmbare LED-Leuchtmittel dürfen nicht über den Dimm-Ausgang betrieben werden.
Der Anschluss erfolgt über die 6-polige Anschlussleiste. Arbeiten am 230V-Netz dürfen nur entsprechend den geltenden elektrotechnischen Vorgaben und durch qualifiziertes Fachpersonal durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der ChiliTec 23522 ist eine praktische Lösung, wenn eine vorhandene Leuchte komfortabel über einen Fußregler gesteuert werden soll. Besonders interessant ist die Kombination aus Schalt- und Dimmfunktion sowie die Unterstützung geeigneter dimmbarer LED-Leuchtmittel.
Mit dem Leistungsbereich von 3–100W bei LED deckt der Fußdimmer zahlreiche typische Anwendungen im Wohnbereich ab. Bei Glüh- und Halogenlampen sind Leistungen von 75–300W möglich.
Wichtig ist vor dem Einsatz insbesondere die Kompatibilität des verwendeten LED-Leuchtmittels mit einem Phasenanschnittsdimmer. Sind diese Voraussetzungen erfüllt, bietet der ChiliTec 23522 eine komfortable und platzsparende Möglichkeit zur Lichtsteuerung.
