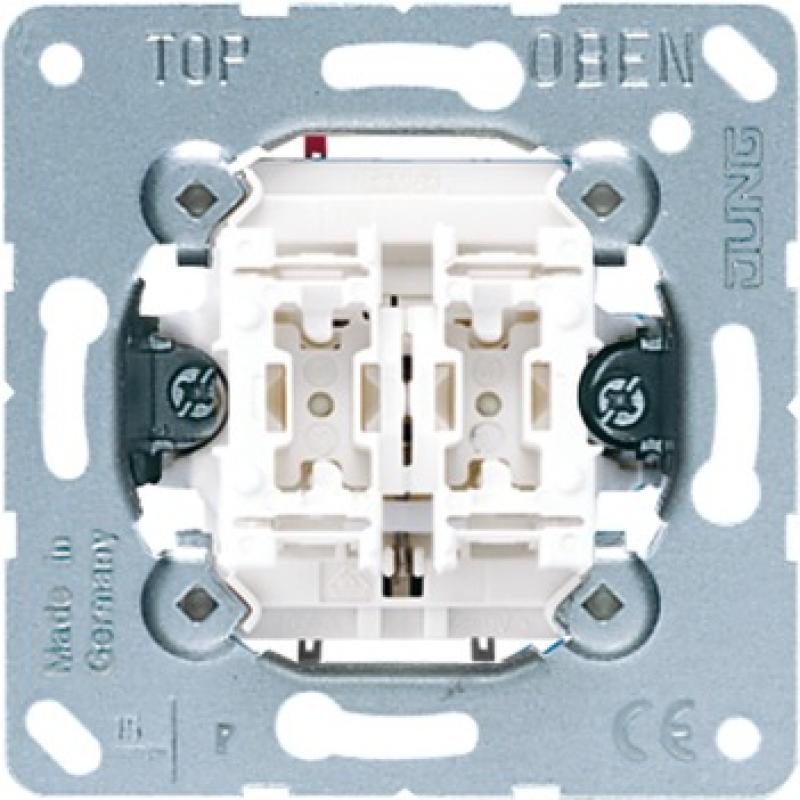

JUNG 535 U Doppeltaster 10 A 250 V 2 Schließer
Der JUNG 535 U ist ein Doppeltaster für die Unterputzmontage und verfügt über zwei Schließerkontakte. Als Serientaster ermöglicht er die getrennte Bedienung von zwei Schaltfunktionen, beispielsweise von zwei Lichtkreisen.
Das Basiselement wird über eine Wippe bedient und ist für eine Nennspannung von 250 V sowie einen Bemessungsstrom von 10 A ausgelegt. Die elektromechanische Ausführung eignet sich für klassische Elektroinstallationen und lässt sich mit passenden Abdeckungen der JUNG Schalterprogramme kombinieren.
Für den Anschluss stehen Federklemmen für starre Leiter bis 2,5 mm² zur Verfügung. Durch Entfernen einer Rückstellfeder kann der Doppel-Taster auch einseitig als Schalter betrieben werden.
ELEKTRISCHE & LEISTUNGSDATEN
| Produktart | Doppeltaster |
| Ausführung | Serientaster |
| Kontaktart | 2 Schließer |
| Polzahl | 2 |
| Nennspannung | 250 V |
| Bemessungsstrom | 10 A |
| Wirkprinzip | Elektromechanisch |
| Schaltfunktion | 2 Schließer |
LICHTTECHNISCHE DATEN
| Beleuchtung | Nicht vorhanden |
| Leuchtmittel | Nicht vorhanden |
| Signallampe | Nicht vorhanden |
| Rückmeldekontakt | Nicht vorhanden |
TECHNISCHE DATEN
| Hersteller | JUNG |
| Hersteller-Artikelnummer | 535 U |
| EAN | 4011377273702 |
| Zusammenstellung | Basiselement |
| Bedienungsart | Wippe |
| Anschlussart | Steckklemme / Federklemme |
| Leiterquerschnitt | Bis 2,5 mm² für starre Leiter |
| Montageart | Unterputz |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Oberfläche | Unbehandelt |
| Halogenfrei | Ja |
| Schutzart | IP20 |
| Schlagfestigkeit | IK00 |
| Min. Tiefe der Gerätedose | 40 mm |
| Mit Beleuchtung | Nein |
| Textfeld/Beschriftungsfläche | Nein |
ABMESSUNGEN
| Gerätebreite | 71 mm |
| Gerätehöhe | 71 mm |
| Min. Gerätedosentiefe | 40 mm |
EINSATZBEREICHE
- Für Unterputz-Elektroinstallationen
- Als Serientaster zur getrennten Bedienung von zwei Schaltfunktionen
- Zur Steuerung von Beleuchtung und vergleichbaren elektrischen Verbrauchern
- Für klassische Schalterinstallationen mit passenden JUNG Abdeckungen
- Für Wohn-, Büro- und Gewerbeinstallationen
BESONDERE FUNKTIONEN
- 2 Schließerkontakte
- Federklemmen für starre Leiter bis 2,5 mm²
- Unterputzmontage
- Krallen- und Schraubbefestigung
- Durch Entfernen einer Rückstellfeder einseitig als Schalter verwendbar
- Halogenfreie Ausführung
HINWEISE
Der JUNG 535 U ist ein Basiselement und wird mit einer passenden Abdeckung beziehungsweise Wippe des jeweiligen JUNG Schalterprogramms kombiniert. Die Ausführung ist für IP20 ausgelegt. Die Montage und der elektrische Anschluss an Netzspannung dürfen ausschließlich durch entsprechend qualifizierte Elektrofachkräfte erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der JUNG 535 U ist eine funktionale Lösung für klassische Unterputzinstallationen, bei denen zwei Schaltfunktionen über einen kompakten Doppeltaster bedient werden sollen. Die zwei Schließer, die robuste mechanische Ausführung und die komfortable Federklemmtechnik machen ihn vielseitig einsetzbar. Besonders praktisch ist die Möglichkeit, durch Entfernen einer Rückstellfeder eine Seite des Doppeltasters auch als Schalter zu betreiben.
