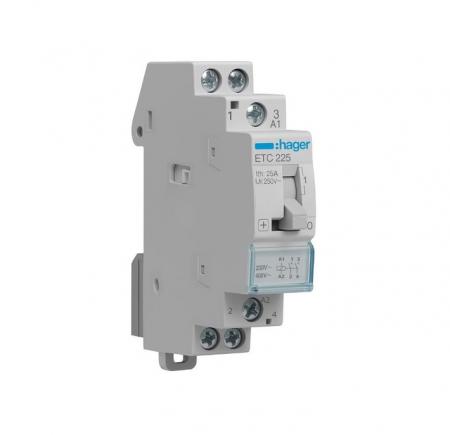

Das Hager ETC225 Tag-Nacht-Schütz ist für die zeitgesteuerte Schaltung elektrischer Verbraucher in geeigneten Elektroverteilungen vorgesehen. Es verfügt über zwei Schließerkontakte mit einem Bemessungsstrom von 25 A und eine Steuerspannung von 230 V AC. Besonders bei der Tarifsteuerung von Warmwasserbereitern und Speicherheizungen ermöglicht es eine zuverlässige Schaltung während festgelegter Freigabezeiten.
IHRE VORTEILE AUF EINEN BLICK
- Tag-Nacht-Schütz für geeignete Steuerungsaufgaben
- 25 A Bemessungsstrom
- Zwei Schließerkontakte
- Steuerspannung 230 V AC
- Kompakte Bauform mit einer Teilungseinheit
- Manuelle Betätigung möglich
- Geeignet für die Montage auf einer Hutschiene in passenden Verteilungen
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsstrom AC-7a | 25 A |
| Kontaktkonfiguration | 2 Schließer (2S) |
| Steuerspannung | 230 V AC |
| Bemessungsbetriebsspannung | 230 V AC |
| Bemessungsisolationsspannung | 250 V |
| Frequenz | 50 Hz |
| Leistungsaufnahme beim Anziehen | 10,7 VA |
| Leistungsaufnahme im Haltezustand | 2,9 VA |
| Verlustleistung bei Bemessungsstrom | 5,9 W |
| Schaltvermögen AC-7a bei 230 V | 4,6 kW |
TECHNISCHE DATEN
| Hersteller | Hager |
| Artikelnummer | ETC225 |
| EAN | 3250612400768 |
| Produkttyp | Tag-Nacht-Schütz / Installationsschütz |
| Kontaktart | 2 Schließer |
| Montage | Hutschiene |
| Breite | 17,85 mm |
| Höhe | 83 mm |
| Einbautiefe | 64 mm |
| Schutzart | IP2X |
| Anschlussart | Schraubklemmen |
| Anschlussquerschnitt starr | 1–10 mm² |
| Anschlussquerschnitt flexibel | 1–6 mm² |
| Maximales Anzugsdrehmoment | 1,2 Nm |
| Verpackungseinheit | 1 Stück |
INSTALLATION & KOMPATIBILITÄT
Das Hager ETC225 ist für die Montage in geeigneten Elektroverteilungen vorgesehen. Die Ansteuerung erfolgt über eine Steuerspannung von 230 V AC. Die Anschlussleitungen werden über Schraubklemmen angeschlossen.
Vor dem Einbau müssen die zulässigen Schaltleistungen, die Art der angeschlossenen Verbraucher und die Vorgaben der jeweiligen Elektroinstallation geprüft werden. Der Anschluss ist von einer qualifizierten Elektrofachkraft auszuführen.
LEBENSDAUER & NACHHALTIGKEIT
| Mechanische Lebensdauer | 100.000 Schaltspiele |
| Elektrische Lebensdauer | 30.000 Schaltspiele |
| RoHS-Konformität | Ja |
MAẞE
| Breite | 17,85 mm |
| Höhe | 83 mm |
| Tiefe | 64 mm |
| Abmessungen (B × H × T) | 17,85 × 83 × 64 mm |
EINSATZBEREICHE
- Tag-Nacht-Steuerungen
- Elektrische Warmwasserbereiter
- Speicherheizungen und geeignete Heizungsanwendungen
- Schaltung elektrischer Verbraucher in geeigneten Verteilungen
BESONDERE FUNKTIONEN
- Manuelle Schaltmöglichkeit
- Zwei Schließerkontakte
- Kompakte Bauform mit einer Teilungseinheit
- Für Tag-Nacht- beziehungsweise Doppeltarifsteuerungen ausgelegt
HINWEISE
Das Schütz ersetzt keine erforderlichen Schutzorgane wie Leitungsschutz- oder Fehlerstrom-Schutzeinrichtungen. Die Eignung für den jeweiligen Verbraucher muss anhand der elektrischen Daten und der Installationsbedingungen geprüft werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Das Hager ETC225 ist ein kompaktes Installationsschütz für klassische Tag-Nacht-Steuerungen. Zwei Schließerkontakte, 25 A Bemessungsstrom und eine 230-V-AC-Steuerspannung machen es zu einer geeigneten Lösung für passende Schaltaufgaben, beispielsweise bei Warmwasserbereitern. Vor der Auswahl sollten die erforderliche Schaltleistung und die Kompatibilität mit der vorhandenen Steuerung geprüft werden.
Gut zu wissen
Tag-Nacht-Steuerung
Das ETC225 kann in geeigneten Steuerungen eingesetzt werden, um Verbraucher während festgelegter Freigabezeiten zu schalten. Die Steuerung und der Tarifkontakt müssen zur jeweiligen Anlage passen.
Platzbedarf im Verteiler
Mit einer Breite von 17,85 mm benötigt das Schütz eine Teilungseinheit. Plane zusätzlich ausreichend Platz für Verdrahtung und die vorgeschriebenen Schutzgeräte ein.
