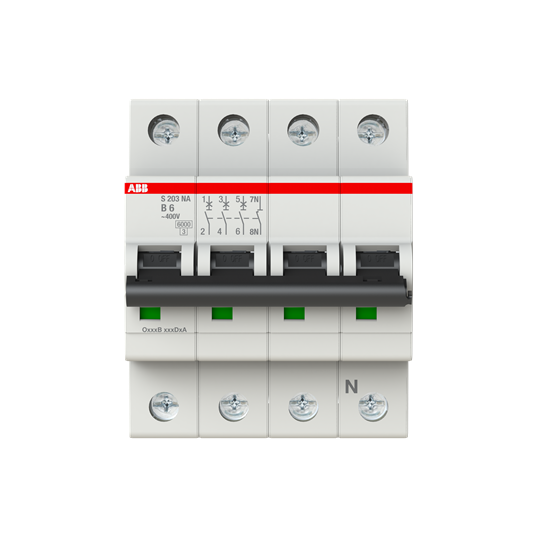

Der ABB S203-B6NA ist ein 4-poliger Leitungsschutzschalter aus der System pro M compact S200-Baureihe. Mit einer B-Charakteristik und einem Bemessungsstrom von 6A schützt er elektrische Leitungen und Stromkreise zuverlässig vor Überlast und Kurzschluss.
Das Gerät verfügt über 3 geschützte Pole und einen mitschaltenden Neutralleiter. Mit einer Bemessungsspannung von 400V AC, einem Ausschaltvermögen von 6kA nach EN 60898 und einer Breite von 4 Teilungseinheiten ist der S203-B6NA für den Einsatz in elektrischen Verteilungen auf der DIN-Schiene ausgelegt.
ELEKTRISCHE & LEISTUNGSDATEN
| Bemessungsstrom | 6A |
| Bemessungsspannung | 400V AC |
| Spannungsart | AC |
| Frequenz | 50–60Hz |
| Auslösecharakteristik | B |
| Polzahl gesamt | 4 |
| Anzahl geschützter Pole | 3 |
| Mitschaltender Neutralleiter | Ja |
| Verlustleistung | 8W |
| Breite in Teilungseinheiten | 4 TE |
SCHUTZ- & SCHALTDATEN
| Ausschaltvermögen Icn bei 230V | 6kA |
| Ausschaltvermögen Icn bei 400V | 6kA |
| Ausschaltvermögen Icu bei 230V | 20kA |
| Ausschaltvermögen Icu bei 400V | 10kA |
| Energiebegrenzungsklasse | 3 |
| Bemessungsisolationsspannung Ui | 440V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
TECHNISCHE DATEN
| Produktserie | System pro M compact S200 |
| Ausführung | S203-B6NA |
| Hersteller | ABB |
| Hersteller-Artikelnummer | 2CDS253103R0065 |
| EAN | 4016779532280 |
| EAN Einzelverpackung | 4016779609845 |
| EAN 24er-VPE | 4016779973892 |
| Montageart | DIN-Schiene |
| Montageart Unterputz | Nein |
| Schutzart | IP20 |
| Normen | IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, CSA 22.2 No. 235 |
| Ursprungsland | Deutschland |
INSTALLATION & KOMPATIBILITÄT
Der ABB S203-B6NA ist für die Montage auf einer DIN-Schiene in elektrischen Verteilungen vorgesehen. Mit 4 Teilungseinheiten Breite eignet sich das Gerät für entsprechend dimensionierte Verteilerfelder. Der Neutralleiter wird beim Schalten gemeinsam mit den drei Außenleitern mitgeführt.
- Montage auf DIN-Schiene
- 4 Teilungseinheiten Breite
- 3 geschützte Pole
- Mitschaltender Neutralleiter
- Bemessungsspannung 400V AC
- Bemessungsstrom 6A
- B-Charakteristik
- Zusatzeinrichtungen nach System möglich
LEBENSDATEN & NACHHALTIGKEIT
| Elektrische Lebensdauer | 20.000 Schaltzyklen |
| Energiebegrenzungsklasse | 3 |
| Schutzart | IP20 |
| Verlustleistung | 8W |
| Werkstoff / Ausführung | Für den Einsatz in elektrischen Verteilungen |
MAẞE
| Breite | 70mm |
| Einbautiefe | 69mm |
| Höhe | 88mm |
| Breite in Teilungseinheiten | 4 TE |
| Produktgewicht | 0,5kg |
EINSATZBEREICHE
- Wohngebäude
- Gewerbegebäude
- Industrie- und Betriebsgebäude
- Elektrische Unterverteilungen
- Schalt- und Verteilerschränke
- Allgemeine Niederspannungsinstallationen
BESONDERE FUNKTIONEN
- 6A Bemessungsstrom
- B-Charakteristik
- 3 geschützte Pole plus Neutralleiter
- Mitschaltender Neutralleiter
- 6kA Ausschaltvermögen nach EN 60898 bei 230V und 400V
- 4 Teilungseinheiten
- DIN-Schienenmontage
- Zusatzeinrichtungen montierbar
- Energiebegrenzungsklasse 3
- IP20
HINWEISE
Der Leitungsschutzschalter darf nur entsprechend seiner technischen Spezifikation und den geltenden Installationsvorschriften eingesetzt werden. Vor der Auswahl sind insbesondere Bemessungsstrom, Auslösecharakteristik, Polzahl, Netzsystem und Ausschaltvermögen der vorgesehenen Anwendung zu prüfen. Arbeiten an elektrischen Anlagen dürfen nur durch entsprechend qualifiziertes Fachpersonal durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der ABB S203-B6NA ist ein kompakter Leitungsschutzschalter für dreiphasige Stromkreise mit mitschaltendem Neutralleiter. Die Kombination aus 6A Bemessungsstrom, B-Charakteristik, 3 geschützten Polen und 6kA Ausschaltvermögen macht ihn zu einer passenden Komponente für entsprechend ausgelegte Niederspannungsverteilungen. Die Montagebreite von 4 TE ermöglicht eine platzsparende Integration in gängige DIN-Schienen-Verteilungen.
Gut zu wissen
3P+N-Ausführung
Der S203-B6NA besitzt vier Pole insgesamt: drei geschützte Pole für die Außenleiter und einen mitschaltenden Neutralleiter.
B-Charakteristik
Die B-Auslösecharakteristik ist ein wesentliches Auswahlmerkmal des Leitungsschutzschalters und muss zur vorgesehenen elektrischen Anwendung passen.
6kA Ausschaltvermögen
Das Bemessungsausschaltvermögen Icn beträgt 6kA sowohl bei 230V als auch bei 400V AC.
4 Teilungseinheiten
Mit einer Breite von vier Teilungseinheiten ist das Gerät für die Montage in entsprechend dimensionierten Verteilern auf der DIN-Schiene ausgelegt.
